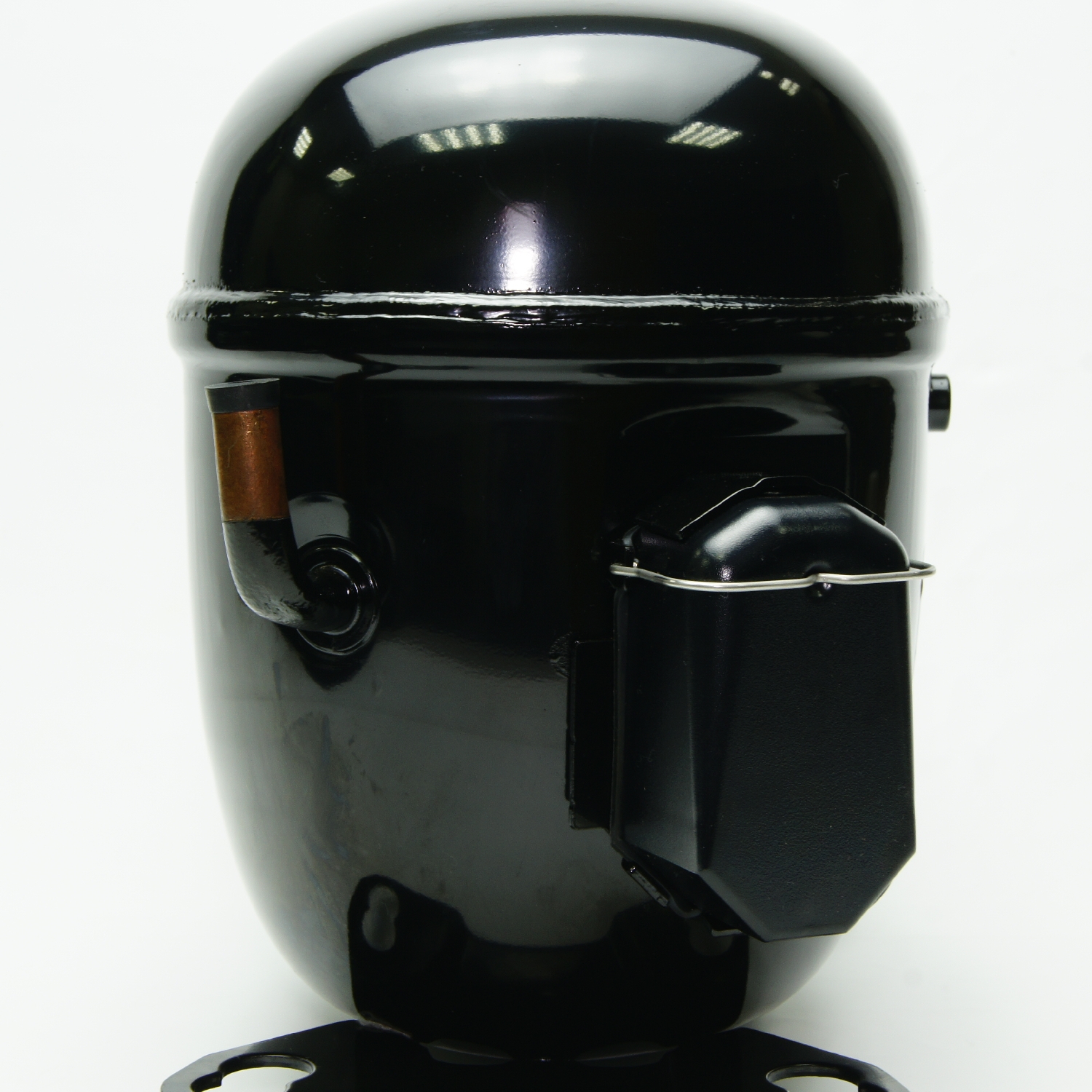

Компрессор NTX6238U EMBRACO 51330881099ZS

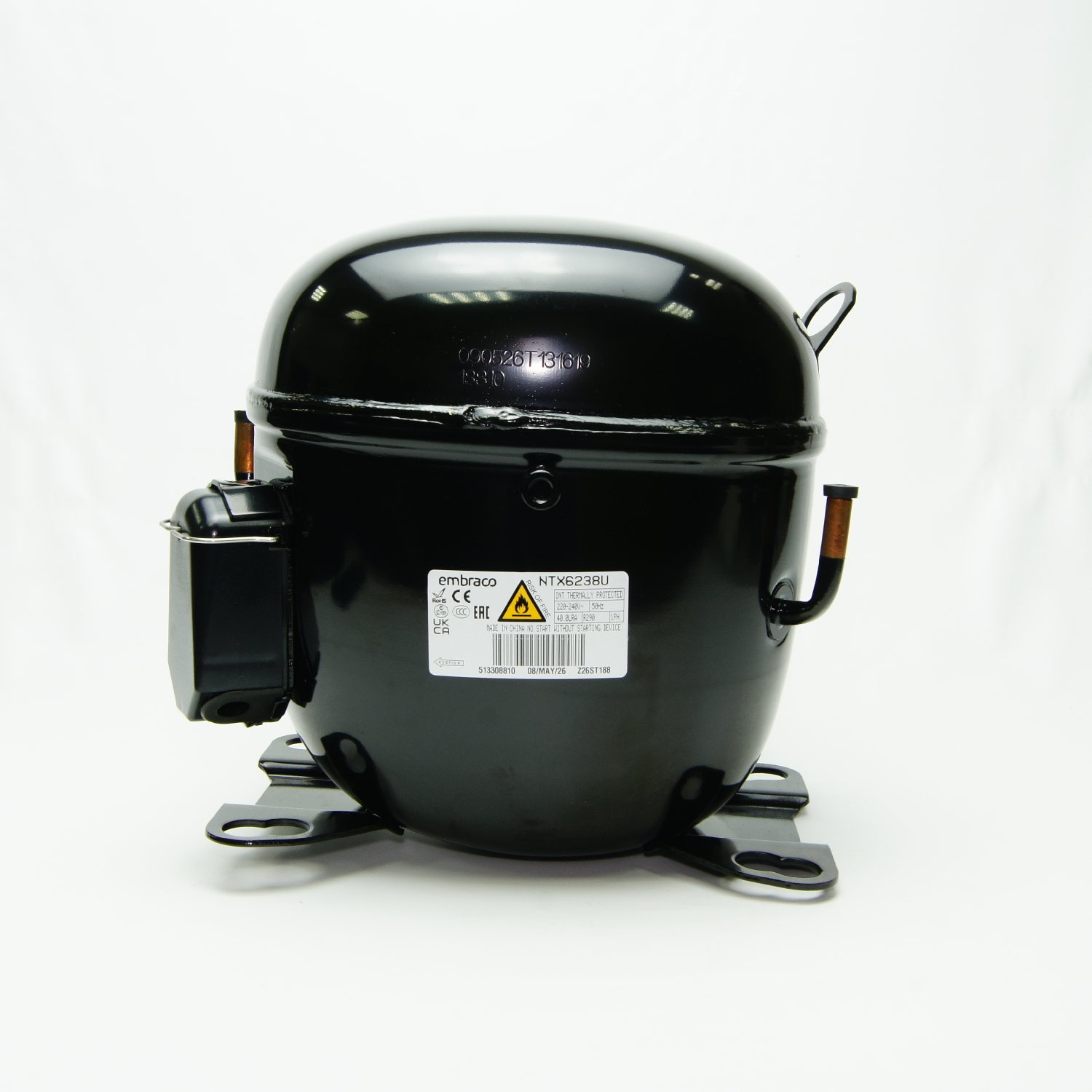

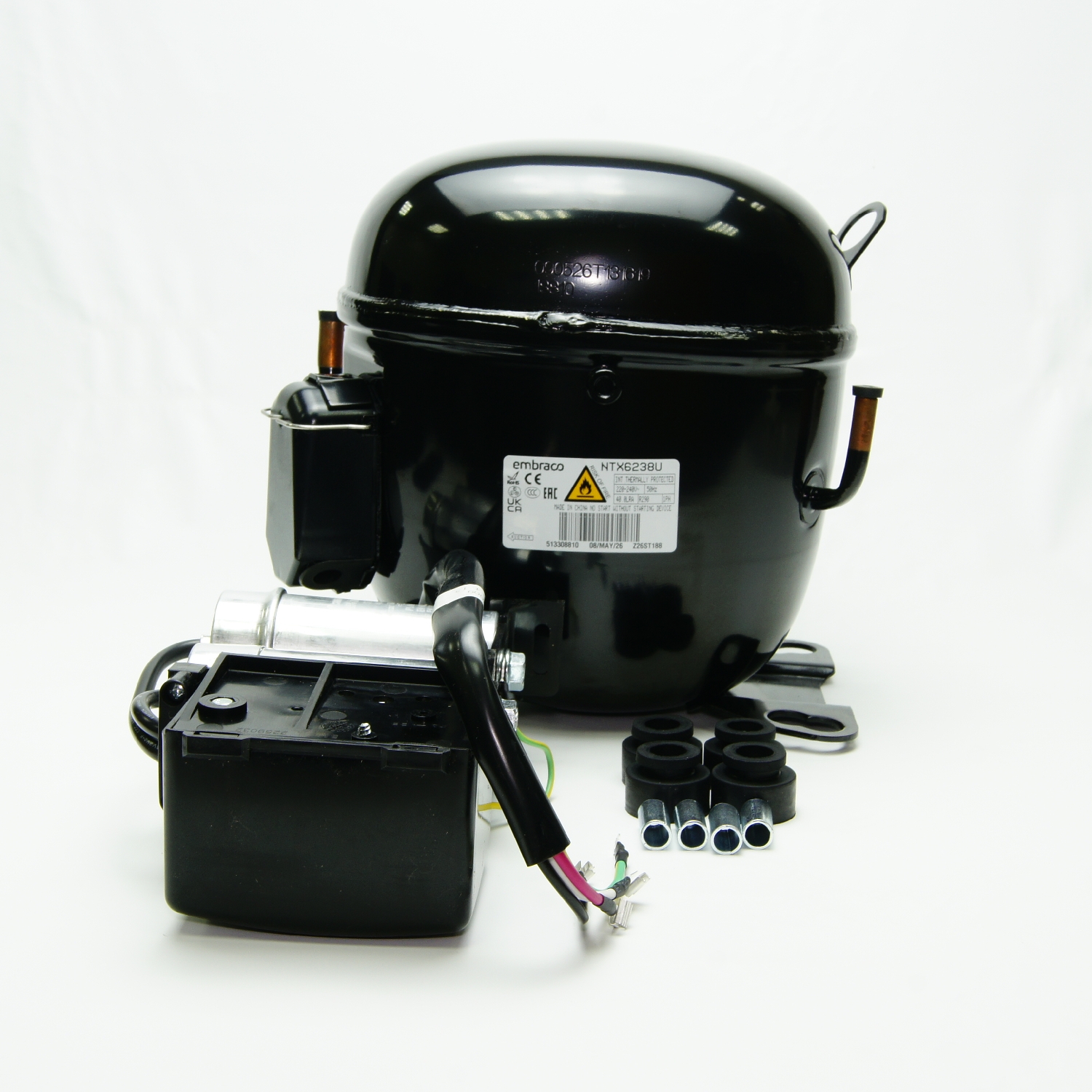

Embraco NTX6238U - герметичный поршневой компрессор с постоянной скоростью вращения для среднетемпературных холодильных систем MBP на хладагенте R290. Модель имеет рабочий объем 33,42 см³, типоразмер 1 1/2 л. с. и однофазный двигатель CSCR с высоким пусковым моментом HST. Компрессор рассчитан на питание 220-240 В, 50 Гц, работу при температуре испарения от -20 до +10 °C и принудительное охлаждение вентилятором. В стандартных условиях ASHRAE MBP при температуре конденсации +54,4 °C и температуре испарения -6,7 °C холодопроизводительность составляет 2736 Вт, а коэффициент эффективности - 2,02 Вт/Вт. В комплект входят пускозащитная автоматика и антивибрационные демпферы.

Преимущества компрессора Embraco NTX6238U

• Высокая холодопроизводительность позволяет применять компрессор в коммерческом холодильном оборудовании, которому требуется интенсивный отвод тепла, включая льдогенераторы и многополочные холодильные шкафы.
• Серия NTX разработана с акцентом на энергоэффективность, повышенную холодопроизводительность и снижение уровня шума по сравнению с предыдущими решениями платформы NT.
• Пусковая схема CSCR и высокий пусковой момент HST обеспечивают уверенный запуск электродвигателя при наличии перепада давления в холодильном контуре.
• Совместимость с капиллярной трубкой и расширительным клапаном позволяет использовать компрессор в системах с разными способами регулирования подачи хладагента.
• Природный хладагент R290 отличается низким потенциалом глобального потепления и позволяет создавать энергоэффективное коммерческое холодильное оборудование.

Информация об изделии

Модель NTX6238U с инженерным кодом 843JA82 представляет собой герметичный поршневой компрессор для среднетемпературного применения MBP. Рабочий диапазон температуры испарения составляет от -20 до +10 °C. Для охлаждения корпуса необходим принудительный обдув вентилятором.

Компрессор рассчитан на питание 220-240 В при частоте 50 Гц. Используется однофазный двигатель CSCR с высоким пусковым моментом HST; мощность типоразмера составляет 1 1/2 л. с., а ток заторможенного ротора LRA - 40 А. Сопротивление пусковой обмотки при +25 °C равно 3,8 Ом, сопротивление рабочей обмотки - 1,55 Ом.

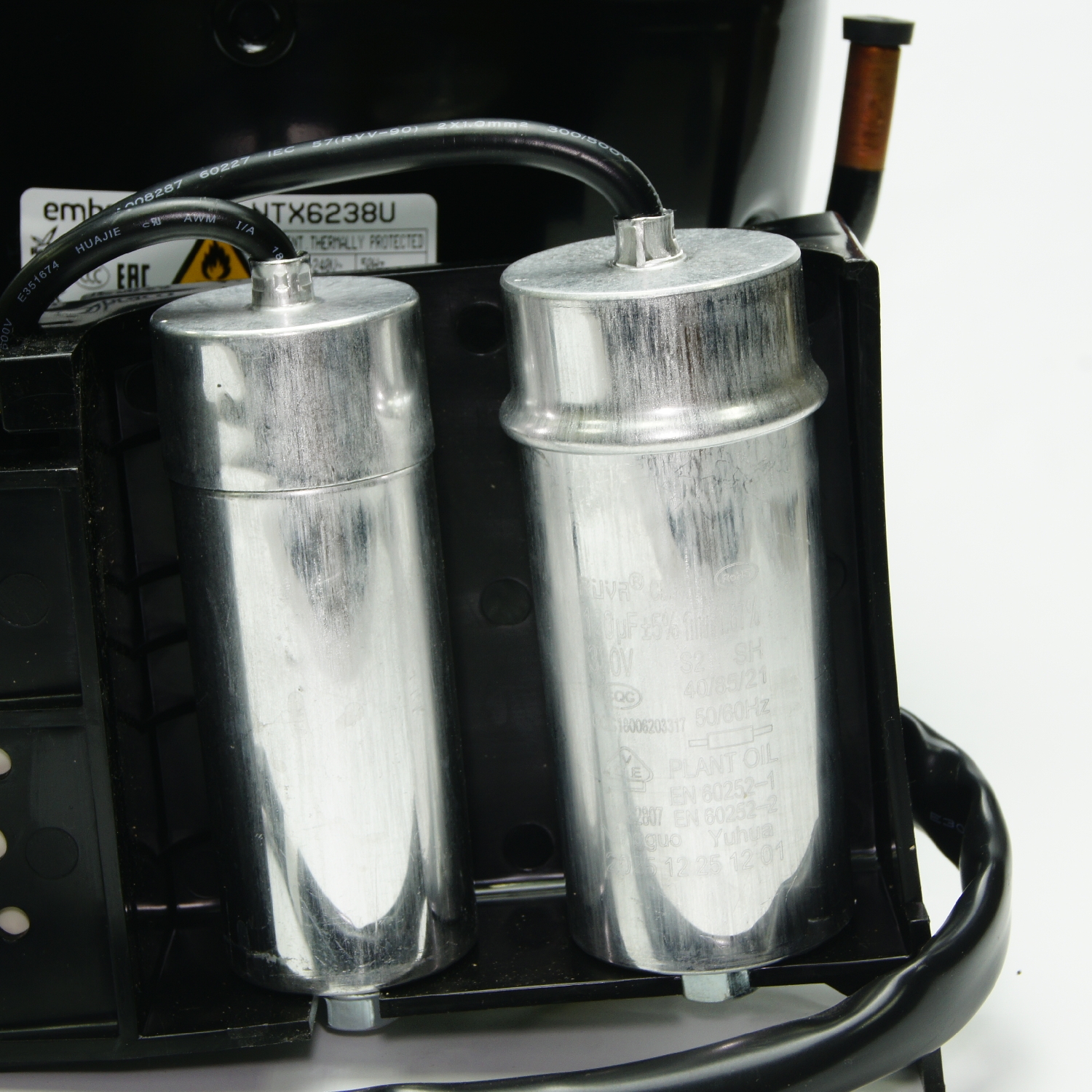

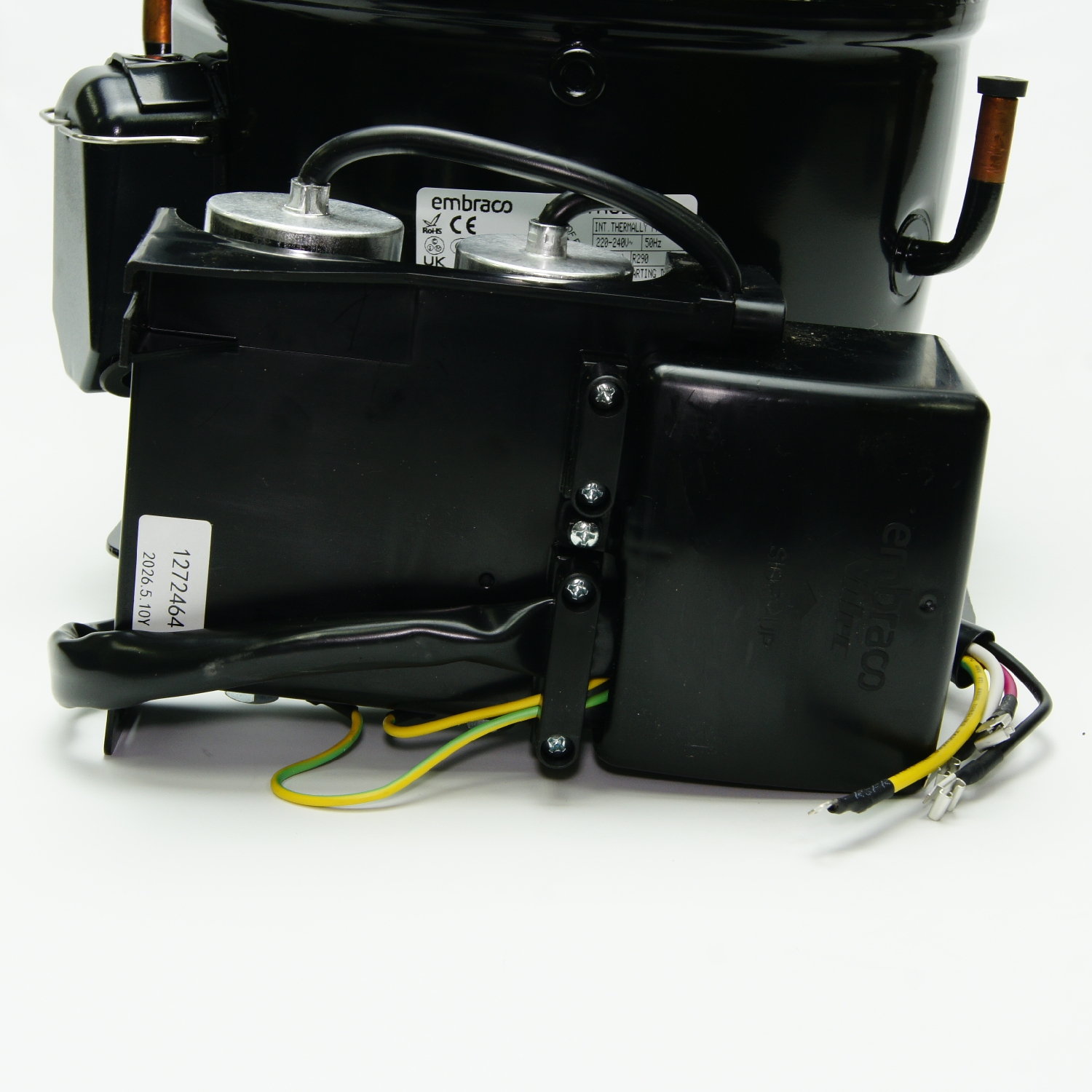

Для запуска применяется пусковой конденсатор емкостью 108-130 мкФ на 330 В, а рабочий конденсатор имеет емкость 30 мкФ и рассчитан на 400 В. В документации указано пусковое устройство RVA3G3C-101 и встроенная защита от перегрузки USP-605-84.

Рабочий объем компрессора составляет 33,42 см³, масса - 17,8 кг. Объем масляной заправки равен 450 мл; применяется масло типа ESTER с классом вязкости ISO 22. Максимальная заправка системы хладагентом R290, указанная производителем, составляет 400 г.

Standard Conditions ASHRAE MBP. При температуре конденсации +54,4 °C и температуре испарения -6,7 °C холодопроизводительность составляет 2736 Вт. Потребляемая мощность равна 1356 Вт, коэффициент эффективности - 2,02 Вт/Вт, рабочий ток - 6,64 А, массовый расход хладагента - 31,29 кг/ч. Расчетная точка указана при переохлаждении 8,3 K и температуре возвратного газа +35 °C.

Рабочие характеристики компрессора

Значения рассчитаны по коэффициентам производителя для условий ASHRAE MBP при переохлаждении 8,3 K и температуре возвратного газа +35 °C. В таблицу включены только режимы, представленные производителем в рабочей области компрессора.

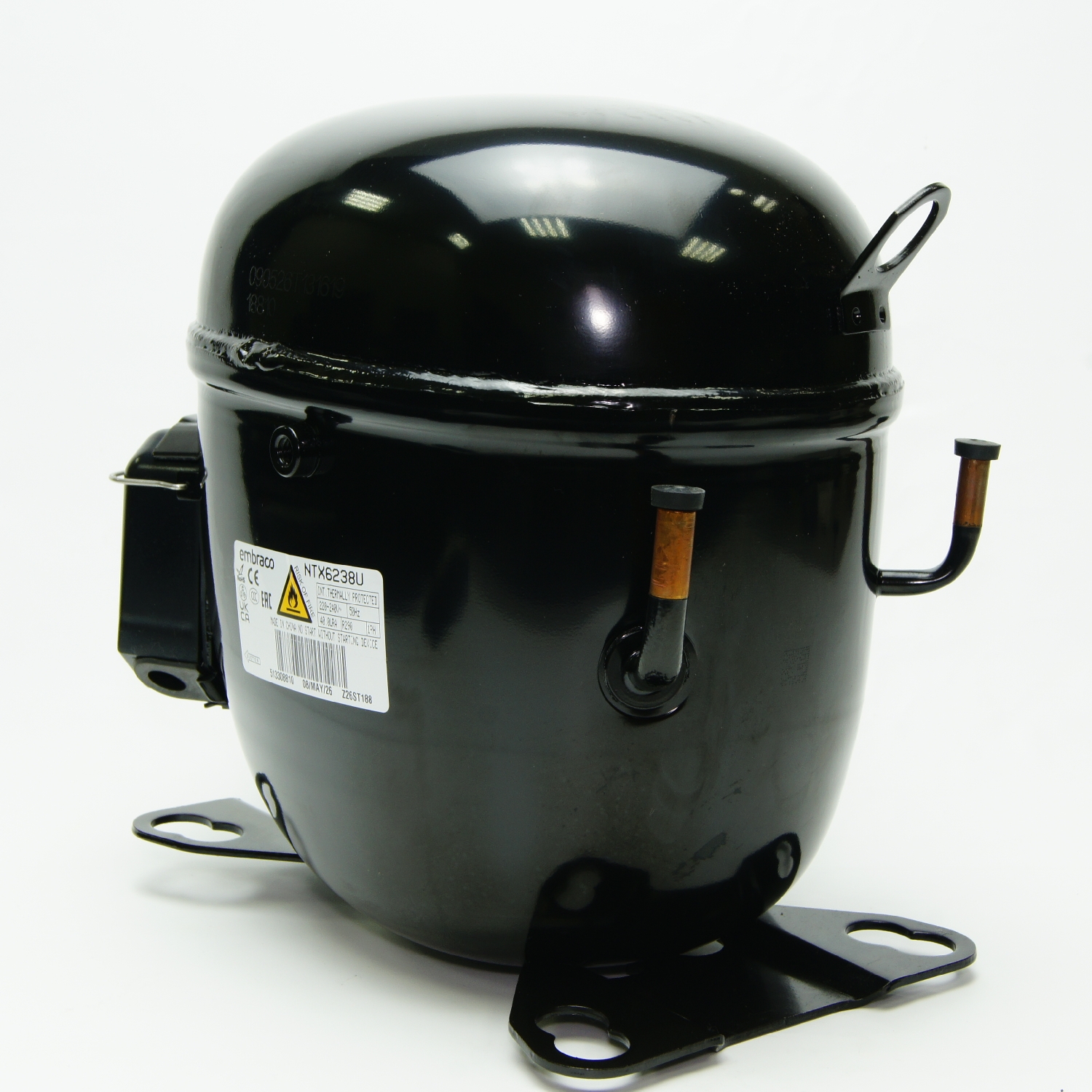

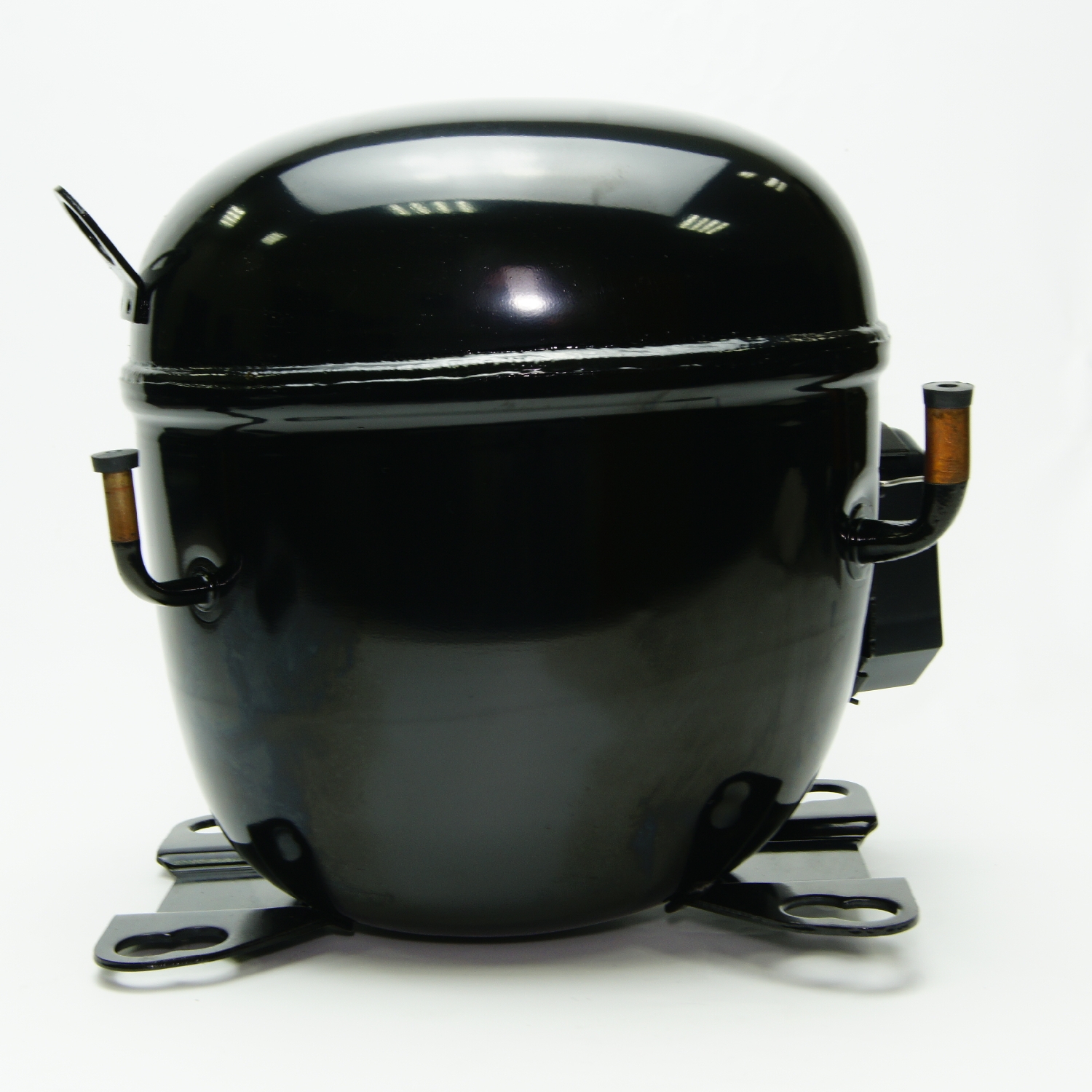

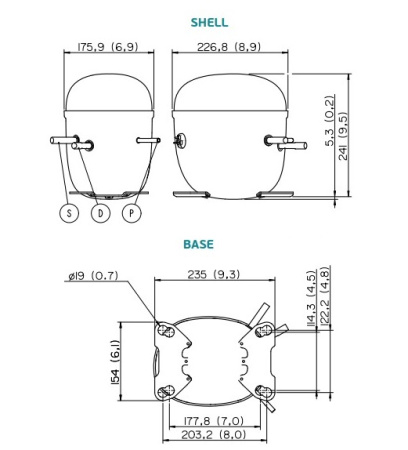

Всасывающий патрубок имеет внутренний диаметр 9,6 мм, нагнетательный и технологический патрубки - 6,42 мм. Все патрубки изготовлены из меди и расположены вертикально. Габариты корпуса составляют 175,9 x 226,8 x 241 мм, размер опорной плиты - 235 x 154 мм.

Что нужно знать перед покупкой

Холодопроизводительность 2736 Вт относится только к стандартной расчетной точке ASHRAE MBP при температуре конденсации +54,4 °C и температуре испарения -6,7 °C. При других температурах производительность и энергопотребление изменяются, поэтому компрессор необходимо подбирать по расчетному режиму холодильной системы, а не только по мощности 1 1/2 л. с.

R290 относится к пожароопасным хладагентам класса A3. Монтаж, пайку, вакуумирование и заправку должен выполнять специалист, подготовленный для работы с углеводородными хладагентами. Фактическая заправка должна соответствовать проекту оборудования, применимым требованиям безопасности и установленному производителем ограничению.

Перед установкой необходимо сверить инженерный код 843JA82, напряжение и частоту питания, область применения MBP, характеристики пусковой аппаратуры, диаметры патрубков и монтажные размеры. При расчете электропитания следует учитывать ток заторможенного ротора 40 А, а при эксплуатации обеспечить предусмотренный производителем вентиляторный обдув корпуса.
