Реле давления PSV01AL-S01 SANHUA 10660012102

SANHUA PSV01AL-S01 — реле низкого давления с автоматическим возвратом для холодильных установок и систем кондиционирования. Предназначено для контроля давления всасывания и защиты системы от его чрезмерного снижения. Диапазон настройки составляет −0,5–7 бар избыточного давления, регулируемый дифференциал — 0,7–5 бар. В комплект входят монтажная пластина, крепёж и присоединительные гайки.

Преимущества реле давления SANHUA PSV01AL-S01

• Диапазон настройки от −0,5 до 7 бар. Позволяет задавать уставку низкого давления, в том числе ниже атмосферного.
• Регулируемый дифференциал 0,7–5 бар. Даёт возможность подбирать разность давлений переключения под рабочий режим установки.
• Автоматический возврат. Реле возвращается в рабочее состояние при соответствующем изменении давления без ручного сброса.
• Переключающий контакт SPDT. Позволяет использовать прибор в электрической цепи управления холодильной установкой.

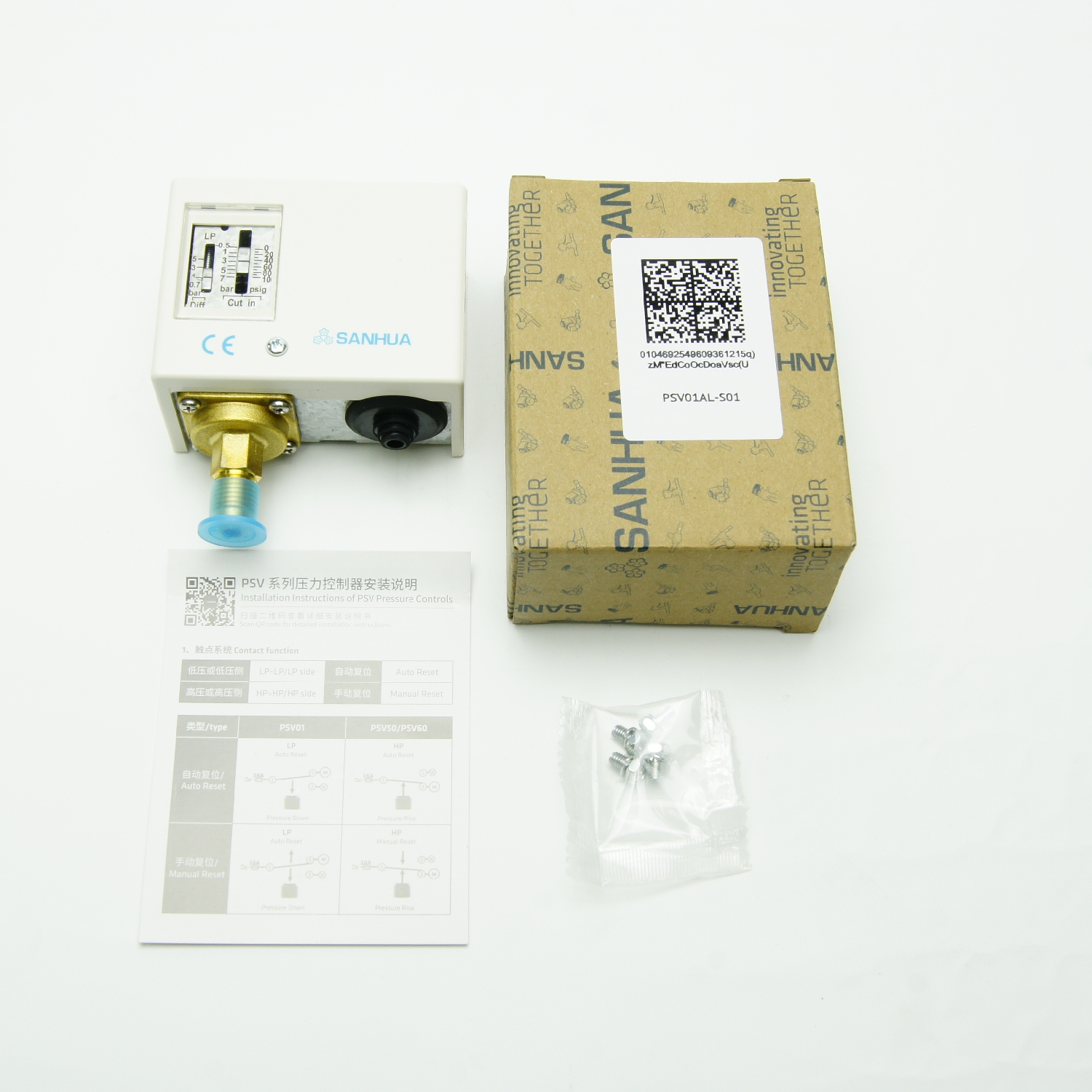

• Монтажные принадлежности в комплекте. Вместе с реле поставляются пластина, крепёж и присоединительные гайки.

Информация об изделии

Модель относится к серии PSV01 и контролирует сторону низкого давления LP. Настройка давления выполняется в пределах −0,5–7 бар, настройка дифференциала — 0,7–5 бар. Значения давления являются избыточными: отрицательная часть диапазона соответствует давлению ниже атмосферного.

Максимальное рабочее давление составляет 1,65 МПа. Этот показатель характеризует допустимое рабочее давление прибора и отличается от диапазона регулировки уставки.

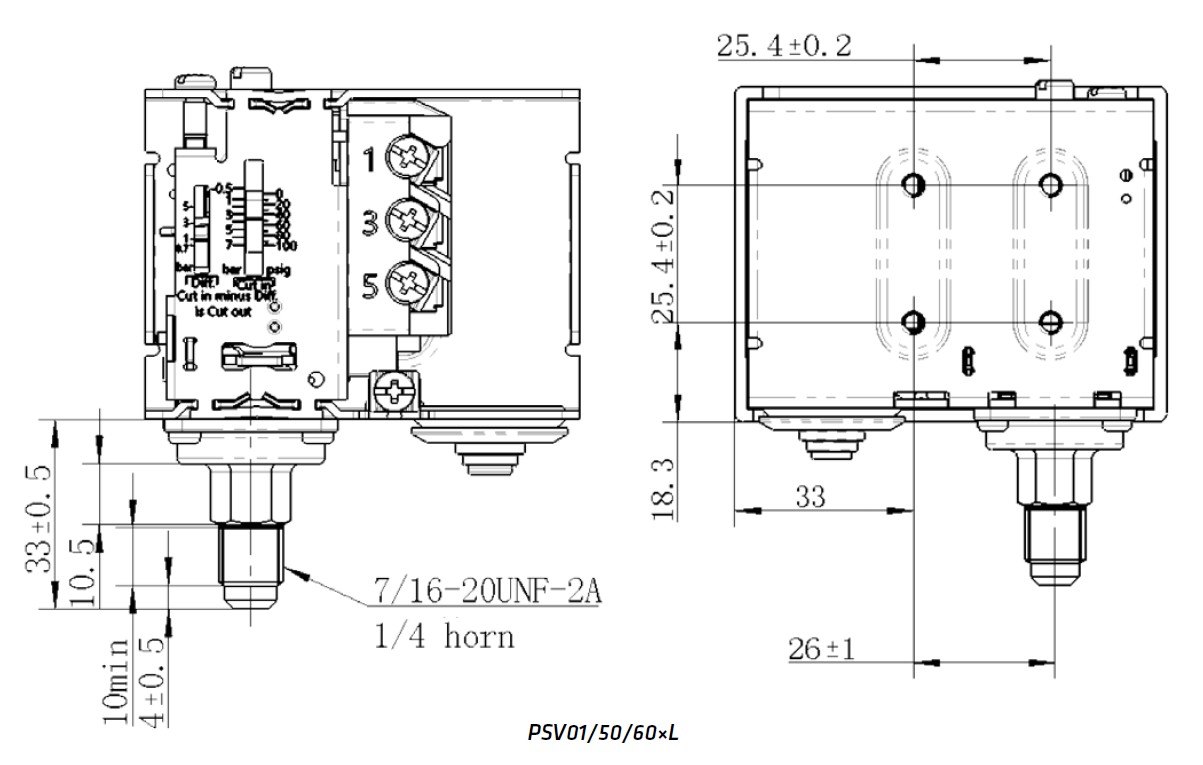

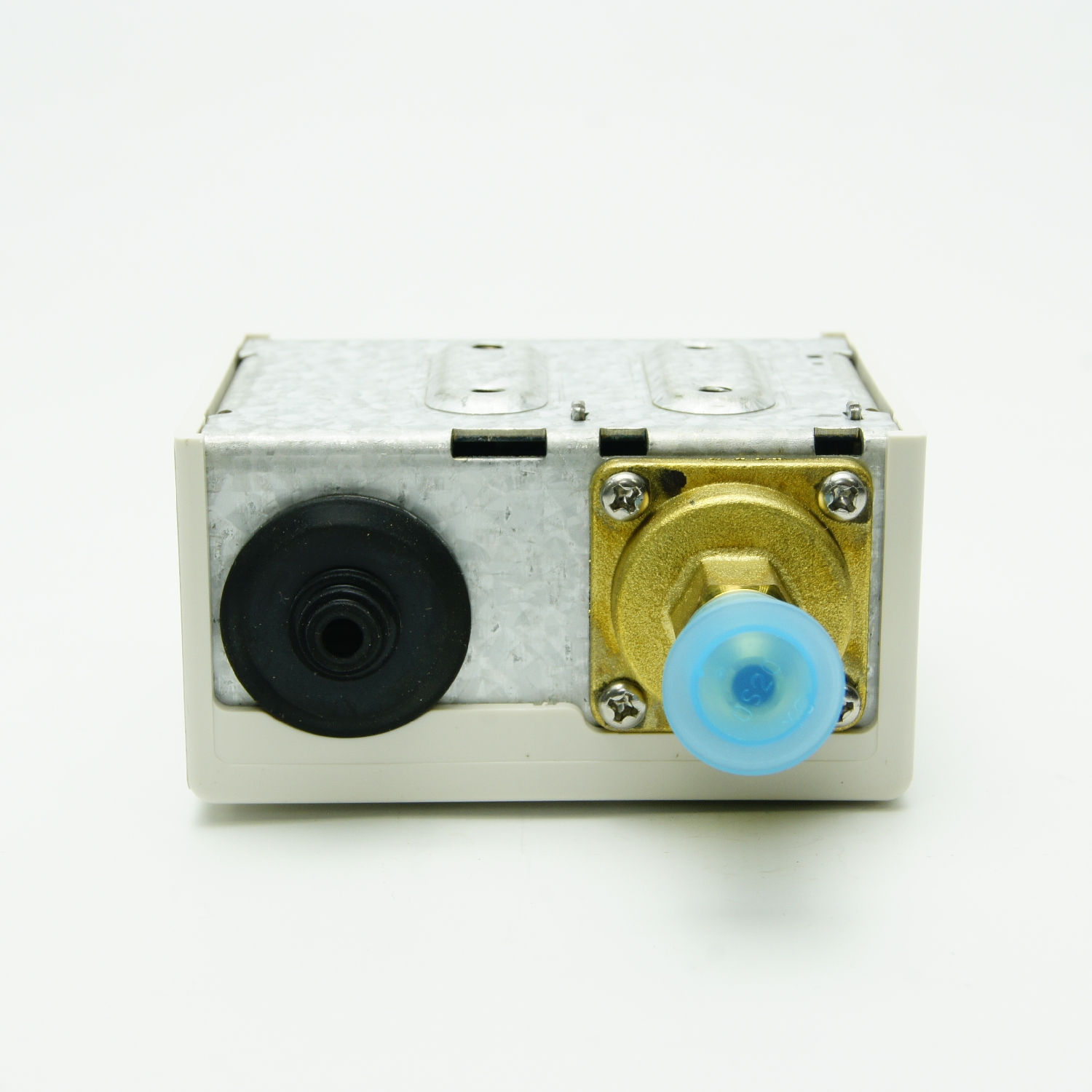

Присоединение — Flare 7/16-20UNF, под развальцовку. Для данного соединения изготовитель указывает размеры 1/4″ и 6 мм. Степень защиты корпуса исполнения S01 — IP30.

Допустимая температура рабочей среды составляет −40…+120 °C, температура окружающей среды — −30…+65 °C, относительная влажность — 0–95 %. Совместимость с рабочей средой определяется перечнем хладагентов производителя.

Для контактов указаны нагрузки AC1 — 400 В, 16 А; AC3 — 400 В, 16 А; AC15 — 400 В, 10 А; постоянный ток — 24 В, 8 А. Применение с разрешёнными хладагентами A2L требует соблюдения специальных ограничений электрической нагрузки.

В таблице производителя PSV01AL-S01 отмечено как сертифицированное по PED 2014/68/EU и EN 12263. В номенклатуре поставщика прибор указан как аналог KP1.

Что нужно знать перед покупкой

PSV01AL-S01 является реле низкого давления. Диапазоны настройки и конструктивные особенности реле высокого давления серии PSV50 к нему не относятся.

Прибор имеет автоматический возврат. Если требуется обязательный ручной сброс после срабатывания, это исполнение отличается от необходимой логики работы.

Для разрешённых хладагентов A2L при 250 В AC и частоте 50/60 Гц установлены сочетания нагрузки: ток ≤ 4 А при cos φ ≥ 0,4; ток ≤ 6 А при cos φ ≥ 0,594; ток ≤ 16 А при cos φ ≥ 0,78. Эти условия необходимо учитывать отдельно от общих номиналов контактов.

Работы с A2L выполняет обученный персонал с соответствующим инструментом. Прибор должен быть защищён от несанкционированного доступа, чрезмерной вибрации, воды, механических повреждений и коррозионной среды. Система должна предотвращать чрезмерно частые переключения и накопление высокой концентрации хладагента около реле.
