Реле давления PSV15AAL-S01 SANHUA 10660014402

SANHUA PSV15AAL-S01 — сдвоенное реле низкого и высокого давления с автоматическим возвратом по обеим сторонам для холодильных установок и систем кондиционирования. Диапазон настройки низкого давления составляет −0,5–7 бар, высокого — 6–32 бар избыточного давления. Прибор позволяет контролировать давление всасывания и нагнетания одним устройством. В комплект входят монтажная пластина, крепёж и присоединительные гайки.

Преимущества реле давления SANHUA PSV15AAL-S01

• Контроль двух сторон холодильного контура. В одном приборе объединены функции контроля низкого давления всасывания и высокого давления нагнетания.
• Автоматический возврат LP и HP. Обе стороны возвращаются в рабочее состояние при соответствующем изменении давления без ручного сброса.
• Регулируемый дифференциал низкого давления. Диапазон 0,7–5 бар позволяет настраивать разность давлений переключения стороны LP.
• Двойной сильфон высокого давления. Сторона HP предусматривает защитное изменение порога отключения при повреждении сильфона.
• Принадлежности для установки в комплекте. Прибор поставляется с монтажной пластиной, крепежом и присоединительными гайками.

Информация об изделии

Модель относится к серии PSV15. Сторона LP имеет диапазон настройки −0,5–7 бар и регулируемый дифференциал 0,7–5 бар. Сторона HP настраивается в пределах 6–32 бар и имеет фиксированный дифференциал 5 бар. Все указанные диапазоны настройки относятся к избыточному давлению.

Обе стороны имеют автоматический возврат. Конструкция высокого давления выполнена с двойным сильфоном и предусмотренной изготовителем защитной функцией fail-safe. Эта особенность относится к стороне HP.

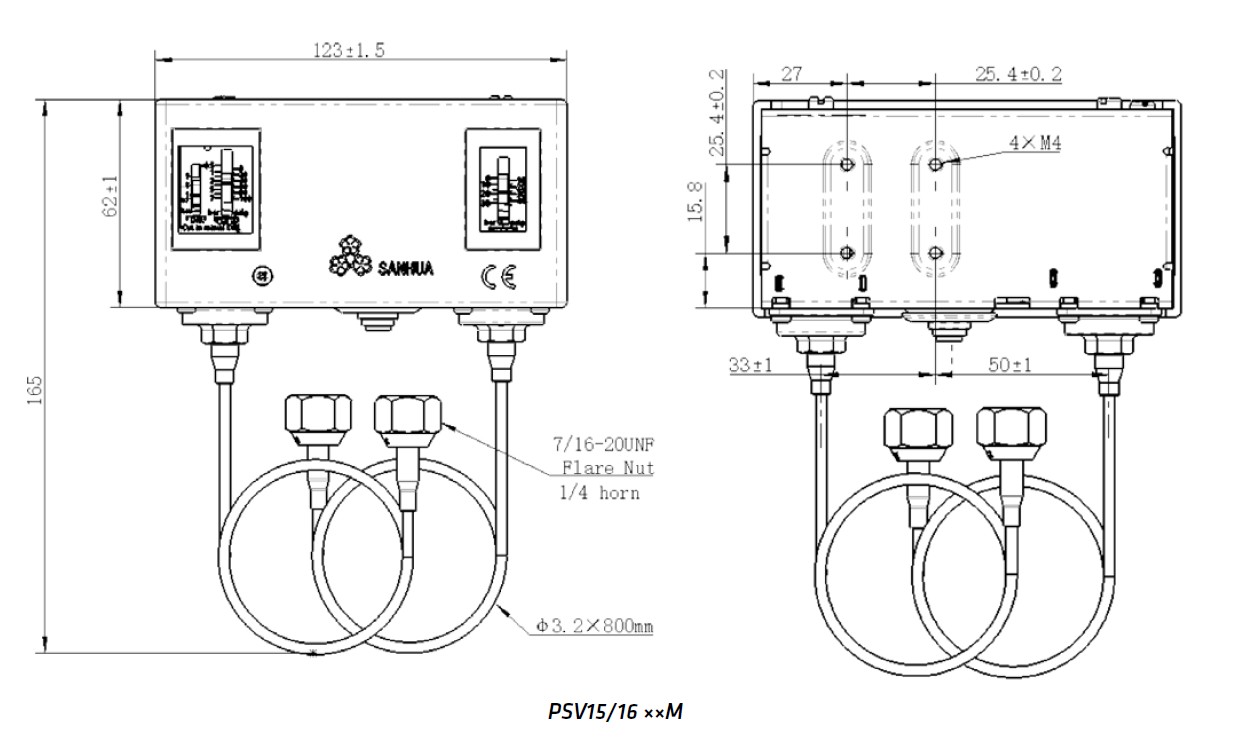

Подключение к контуру — Flare 7/16-20UNF, под развальцовку; в каталоге указаны размеры соединения 1/4″ и 6 мм. Степень защиты корпуса исполнения S01 — IP30.

Температура рабочей среды допускается в пределах −40…+120 °C, окружающей среды — −30…+65 °C. Допустимая относительная влажность составляет 0–95 %. Максимальное рабочее давление стороны LP — 1,65 МПа; это отдельный предельный параметр, не являющийся диапазоном настройки.

Для контактной системы приведены нагрузки AC1 — 400 В, 16 А; AC3 — 400 В, 16 А; AC15 — 400 В, 10 А; постоянный ток — 24 В, 8 А. При применении с разрешёнными хладагентами A2L действуют специальные ограничения нагрузки.

Модель PSV15AAL-S01 отмечена изготовителем как сертифицированная по PED 2014/68/EU и EN 12263. В номенклатуре поставщика она указана как аналог KP 15.

Что нужно знать перед покупкой

У сторон LP и HP различаются диапазоны и дифференциалы. У низкого давления дифференциал регулируется, у высокого он фиксирован и составляет именно 5 бар для исполнения PSV15AAL-S01.

Обе стороны имеют автоматический возврат. Это необходимо учитывать, если схема защиты установки предусматривает обязательный ручной сброс после срабатывания.

Для разрешённых хладагентов A2L установлены сочетания нагрузки при 250 В AC, 50/60 Гц: ток ≤ 4 А при cos φ ≥ 0,4; ток ≤ 6 А при cos φ ≥ 0,594; ток ≤ 16 А при cos φ ≥ 0,78.

При работе с A2L монтаж и обслуживание выполняет обученный персонал с соответствующим инструментом. Система должна защищать реле от несанкционированного доступа, чрезмерной вибрации, воды, механических повреждений и коррозионной среды. Не допускается организация работы с чрезмерно частыми переключениями или накоплением высокой концентрации хладагента около прибора.
