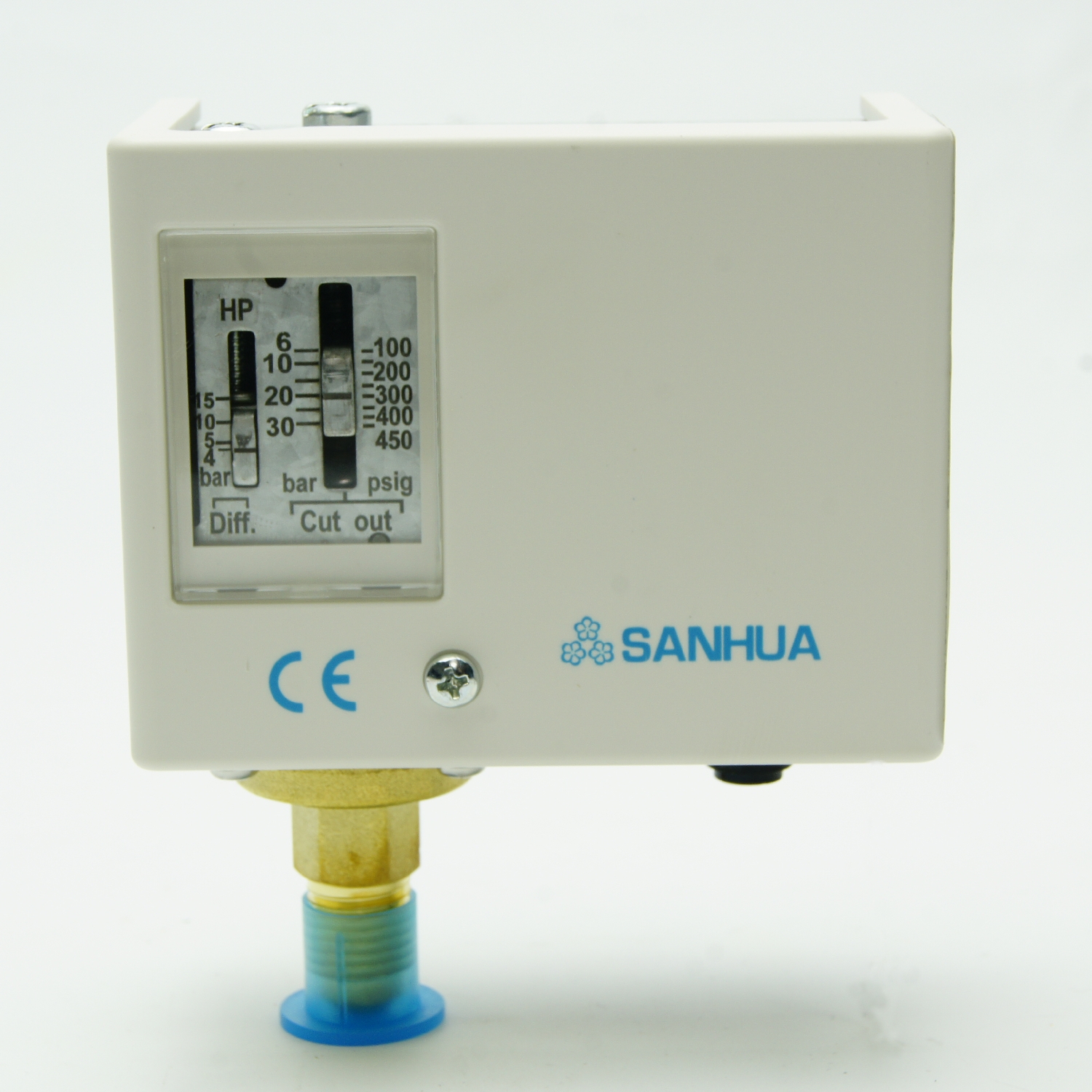

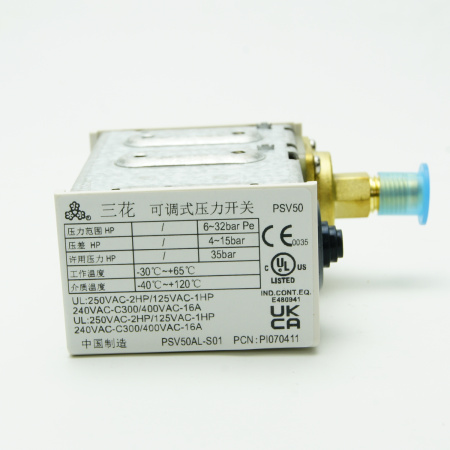

Реле давления PSV50AL-S01 SANHUA 10660014202

SANHUA PSV50AL-S01 — реле высокого давления с автоматическим возвратом для холодильных установок и систем кондиционирования. Используется для контроля давления нагнетания и переключения электрической цепи при достижении заданных условий. Диапазон настройки составляет 6–32 бар избыточного давления, регулируемый дифференциал — 4–15 бар. В комплект входят монтажная пластина, крепёж и присоединительные гайки.

Преимущества реле давления SANHUA PSV50AL-S01

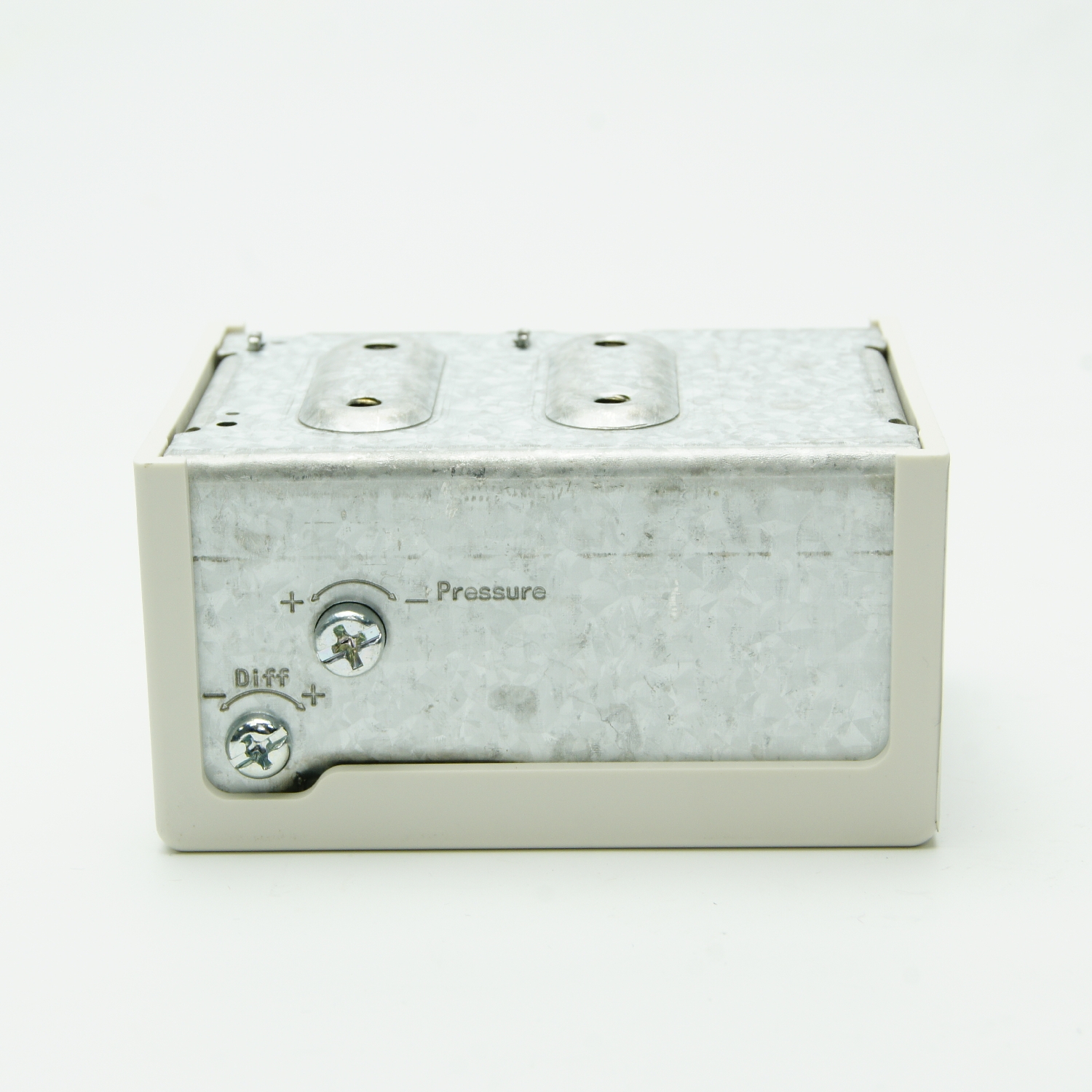

• Регулируемый дифференциал 4–15 бар. Позволяет подобрать разность давлений переключения в соответствии с рабочей логикой установки.
• Автоматический возврат. Переключение обратно происходит при соответствующем изменении давления без ручного сброса.
• Двойной сильфон высокого давления. Предусматривает защитное изменение порога отключения при повреждении сильфона.
• Контактная система SPDT. Переключающий контакт позволяет включить реле в электрическую схему управления оборудованием.

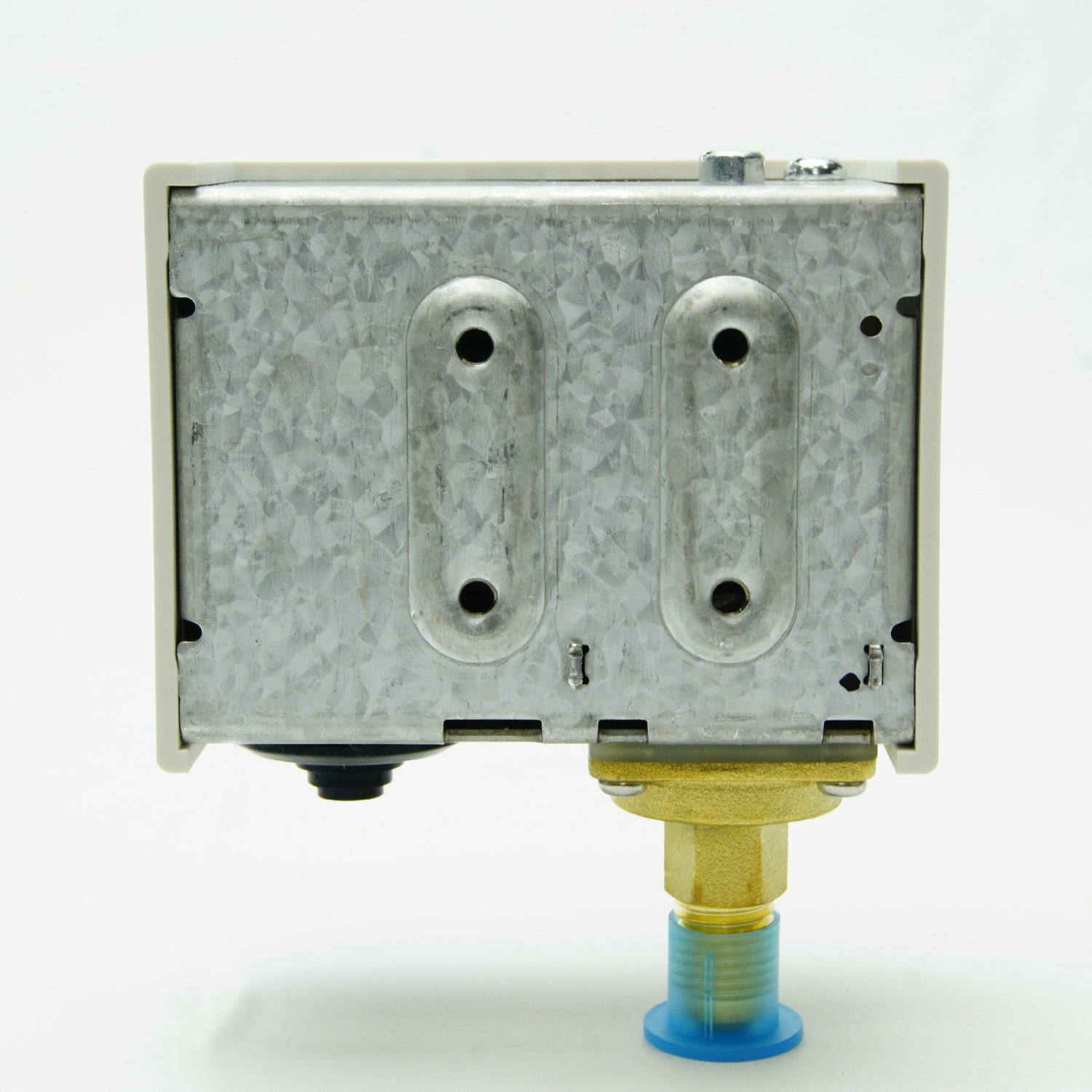

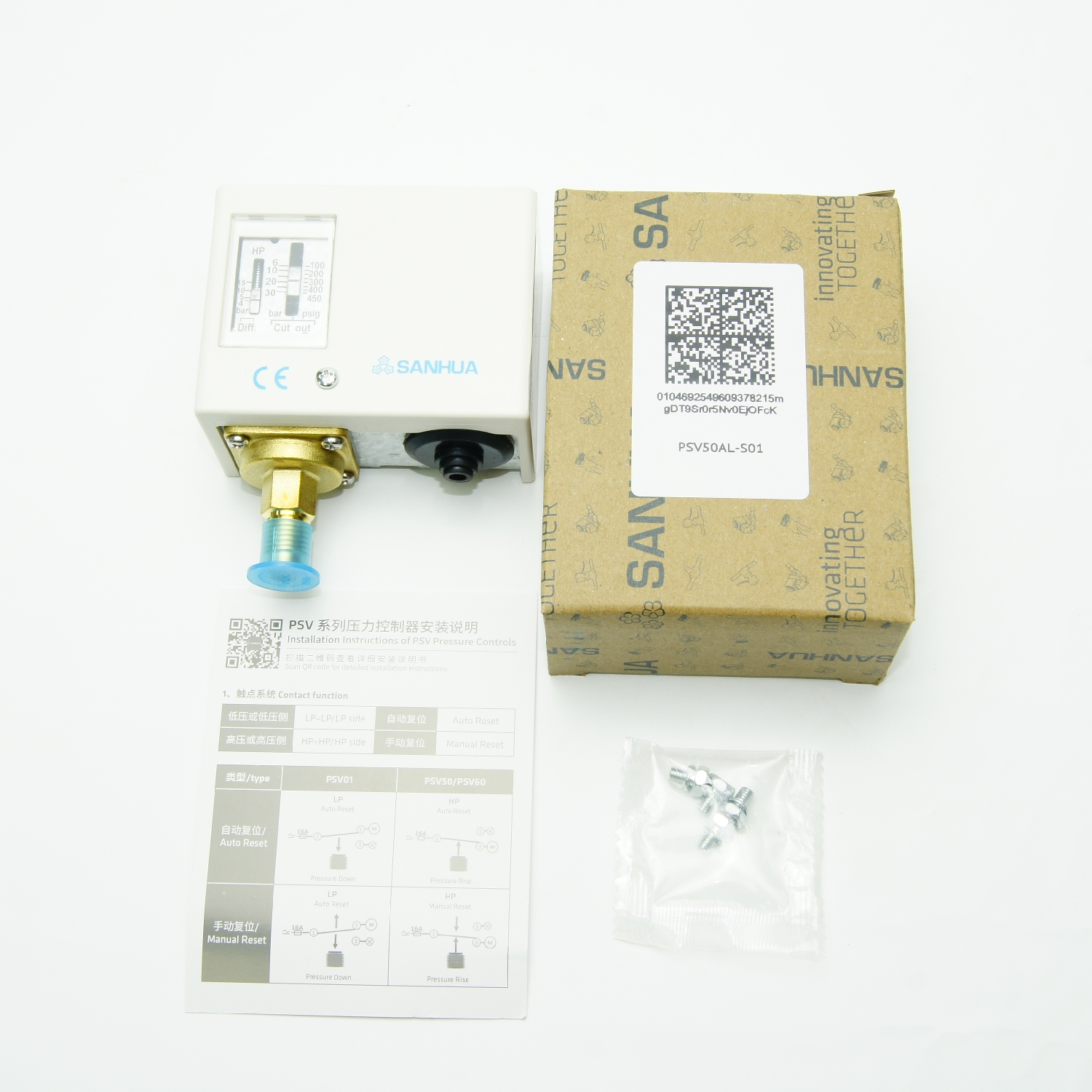

• Комплект для монтажа. Пластина, крепёж и присоединительные гайки поставляются вместе с прибором.

Информация об изделии

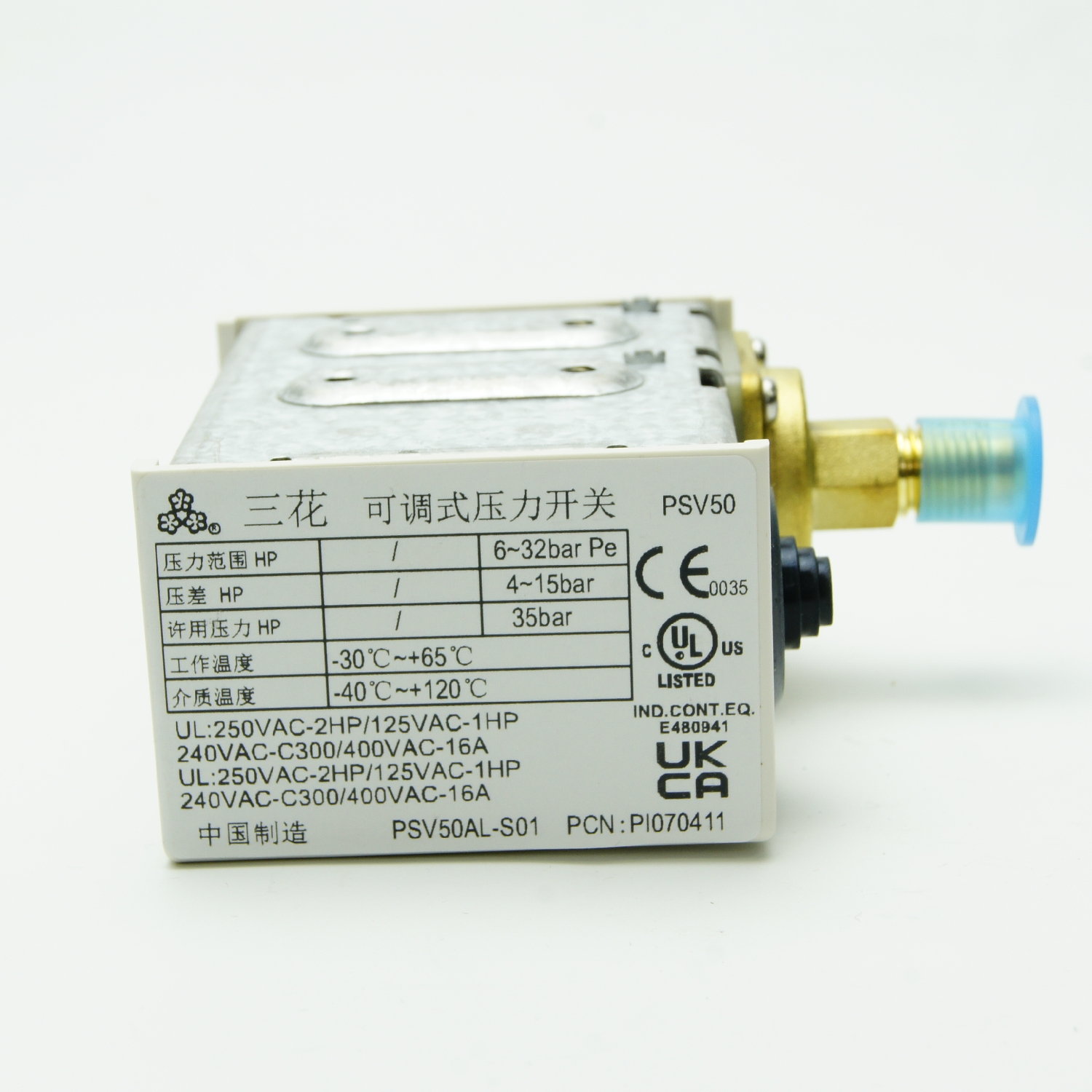

Исполнение PSV50AL-S01 относится к серии PSV50 и предназначено для контроля высокого давления. Уставка регулируется в пределах 6–32 бар, дифференциал — в пределах 4–15 бар. Диапазон давления указан относительно атмосферного давления.

Прибор оснащён двойным сильфоном высокого давления. Изготовитель предусматривает защитную функцию fail-safe: повреждение сильфона вызывает изменение порога отключения. Модель отмечена в таблице подбора как сертифицированная по PED 2014/68/EU и EN 12263.

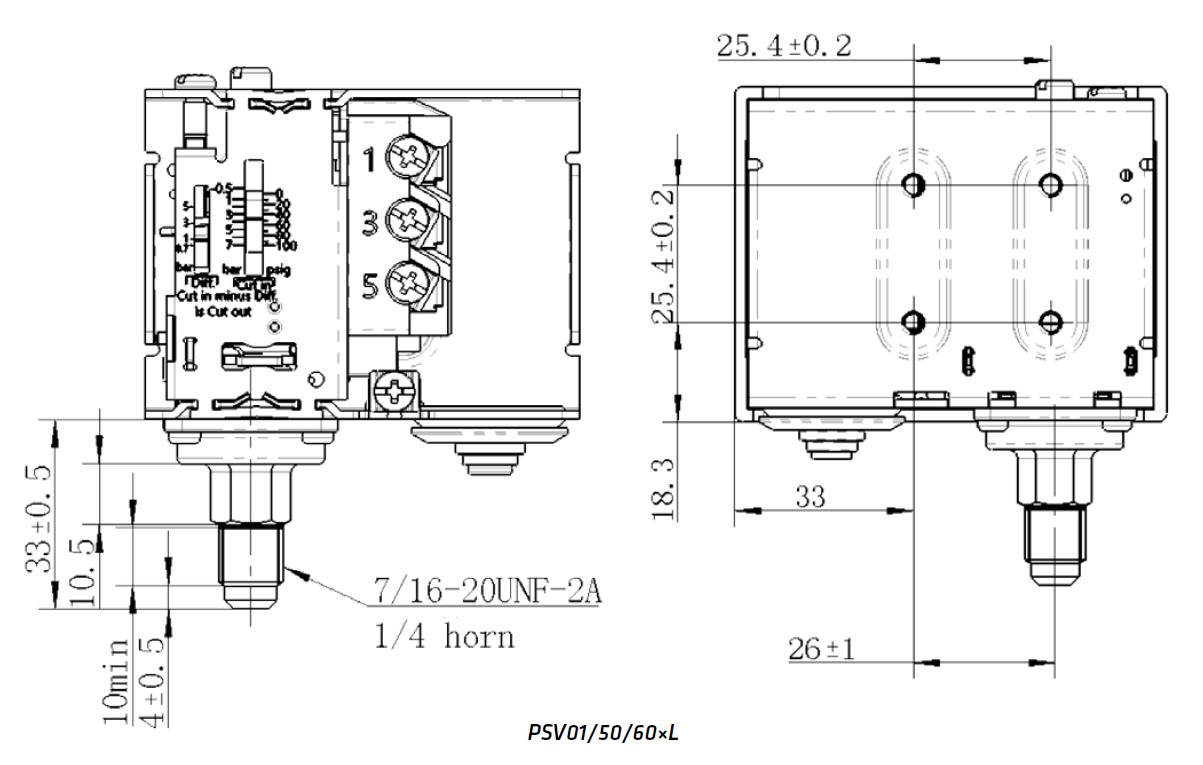

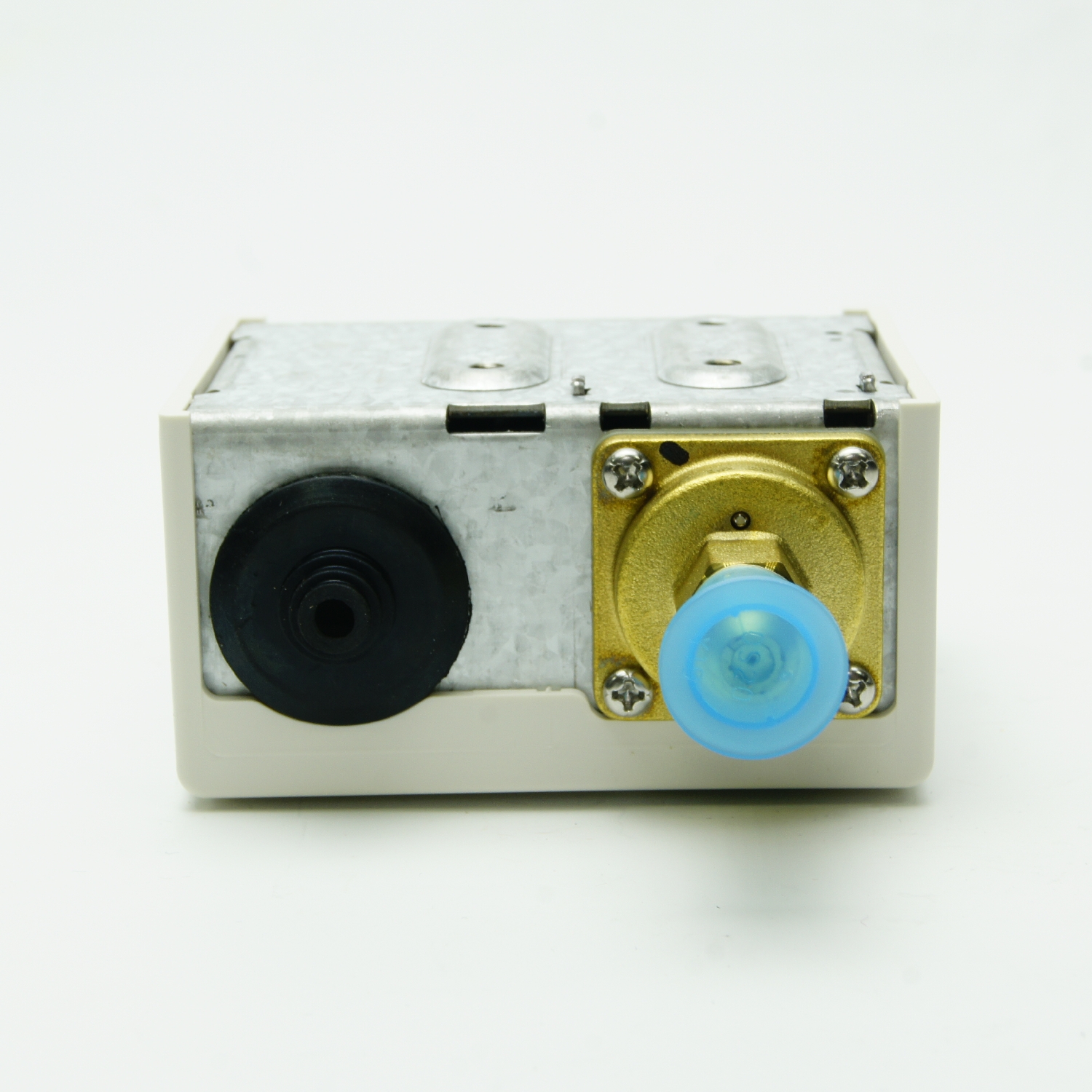

Присоединение к холодильному контуру — Flare 7/16-20UNF, под развальцовку. Указанные изготовителем размеры соединения — 1/4″ и 6 мм. Корпус исполнения S01 имеет степень защиты IP30.

Температура рабочей среды допускается от −40 до +120 °C, окружающей среды — от −30 до +65 °C. Относительная влажность — 0–95 %. Подбор рабочей среды выполняется по перечню хладагентов производителя.

Номинальные нагрузки контактов: AC1 — 400 В, 16 А; AC3 — 400 В, 16 А; AC15 — 400 В, 10 А; постоянный ток — 24 В, 8 А. Для разрешённых хладагентов A2L предусмотрены специальные сочетания напряжения, тока и коэффициента мощности.

По номенклатуре поставщика модель указана как аналог KP5.

Что нужно знать перед покупкой

Для PSV50AL-S01 дифференциал составляет 4–15 бар. Значения других исполнений серии PSV50 нельзя переносить на эту модель по совпадению основной части обозначения.

Автоматический возврат необходимо учитывать при выборе схемы защиты: прибор не предусматривает обязательного ручного сброса после каждого срабатывания. Верхняя граница настройки 32 бар не является обозначением максимально допустимого рабочего давления.

При использовании с разрешёнными хладагентами A2L допустимы следующие нагрузки при 250 В AC, 50/60 Гц: ток ≤ 4 А при cos φ ≥ 0,4; ток ≤ 6 А при cos φ ≥ 0,594; ток ≤ 16 А при cos φ ≥ 0,78.

Монтаж и обслуживание систем с A2L выполняет обученный персонал. Требуется защита прибора от несанкционированного доступа, чрезмерной вибрации, воды, механических повреждений и коррозионной среды. Настройки должны предотвращать чрезмерно частые циклы переключения, а конструкция системы — накопление высокой концентрации хладагента около реле.
