Реле давления руч. PSV50ML-S01 SANHUA 10660018402

SANHUA PSV50ML-S01 — реле высокого давления с ручным возвратом для холодильных установок и систем кондиционирования. Прибор предназначен для защиты системы от чрезмерного давления нагнетания. Диапазон настройки составляет 6–32 бар избыточного давления, фиксированный дифференциал — 4 бар. После срабатывания возврат выполняется вручную. В комплект входят монтажная пластина, крепёж и присоединительные гайки.

Преимущества реле давления SANHUA PSV50ML-S01

• Ручной возврат. Возобновление работы после срабатывания требует действия персонала: реле не возвращается в рабочее состояние автоматически.
• Настройка давления в диапазоне 6–32 бар. Позволяет подобрать уставку защиты под параметры холодильной установки.
• Двойной сильфон высокого давления. Конструкция предусматривает защитное изменение порога отключения при повреждении сильфона; внутренний и наружный сильфоны выполняют разные защитные функции.
• Переключающий контакт SPDT. Позволяет использовать переключение контактов в электрической цепи управления.
• Монтажные принадлежности в комплекте. Вместе с прибором поставляются пластина, крепёж и присоединительные гайки.

Информация об изделии

Реле относится к серии PSV50 и контролирует высокое давление. Дифференциал 4 бар является фиксированной характеристикой этого исполнения и не представляет собой отдельный регулируемый диапазон. Диапазон настройки 6–32 бар относится к избыточному давлению.

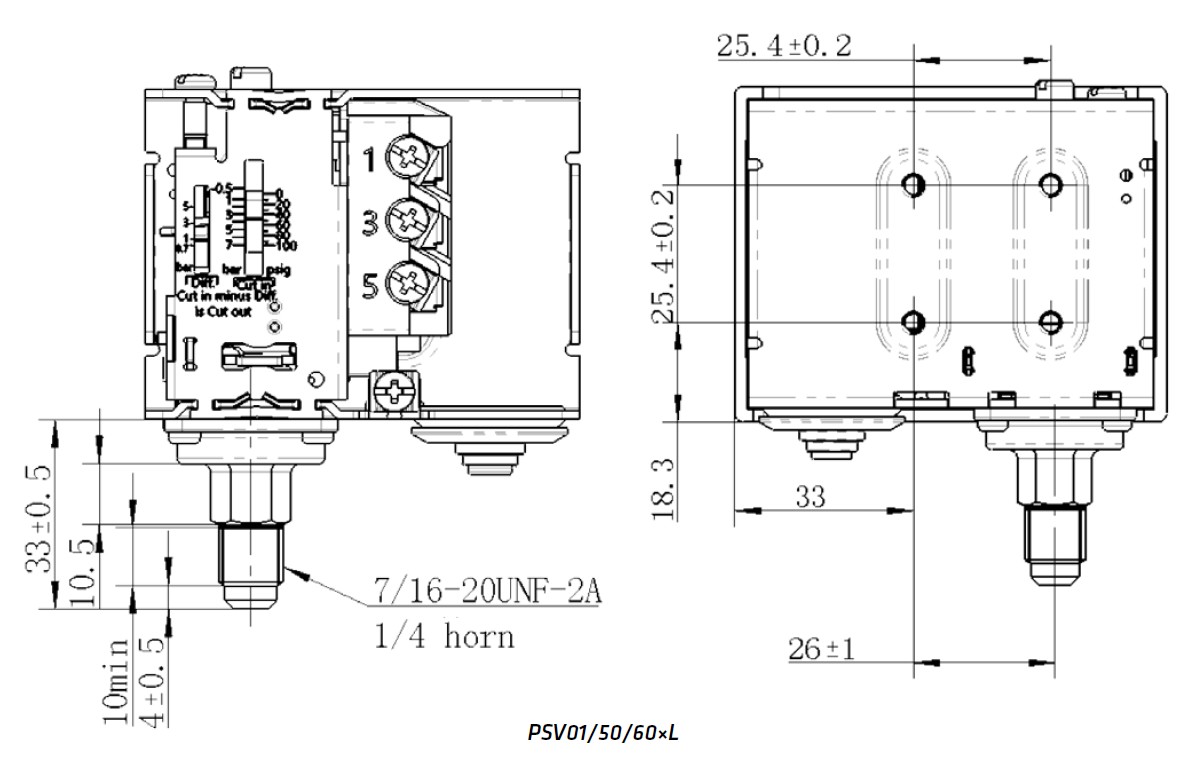

Присоединение к системе — резьбовое под развальцовку, Flare 7/16-20UNF. В каталоге для данного соединения указаны размеры 1/4″ и 6 мм. Корпус исполнения S01 имеет степень защиты IP30.

Допустимая температура рабочей среды составляет от −40 до +120 °C, температура окружающего воздуха — от −30 до +65 °C, относительная влажность — 0–95 %. Совместимость с хладагентом необходимо проверять по перечню, установленному изготовителем.

Контактная система рассчитана на следующие нагрузки: AC1 — 400 В, 16 А; AC3 — 400 В, 16 А; AC15 — 400 В, 10 А; постоянный ток — 24 В, 8 А. Для применения с разрешёнными хладагентами A2L установлены отдельные ограничения электрической нагрузки.

Исполнение PSV50ML-S01 отмечено в таблице производителя как сертифицированное по PED 2014/68/EU и EN 12263. Двойной сильфон высокого давления обеспечивает предусмотренную изготовителем функцию защитного отключения при его повреждении.

Что нужно знать перед покупкой

Это реле с ручным возвратом. Если схема установки требует автоматического возврата после изменения давления, необходимо учитывать это различие при выборе исполнения.

Верхняя граница настройки 32 бар не является обозначением максимально допустимого рабочего давления. Эти параметры нельзя подменять друг другом.

Для разрешённых хладагентов A2L при 250 В переменного тока и частоте 50/60 Гц установлены следующие сочетания нагрузки: ток ≤ 4 А при cos φ ≥ 0,4; ток ≤ 6 А при cos φ ≥ 0,594; ток ≤ 16 А при cos φ ≥ 0,78. Общие номиналы контактов не заменяют эти специальные ограничения.

Работы с A2L должны выполнять обученные специалисты с соответствующим инструментом. Прибор необходимо защищать от несанкционированного доступа, чрезмерной вибрации, контакта с водой, механических повреждений и коррозионной среды. Конструкция системы должна исключать накопление высокой концентрации хладагента около реле, а настройки — чрезмерно частые переключения.
