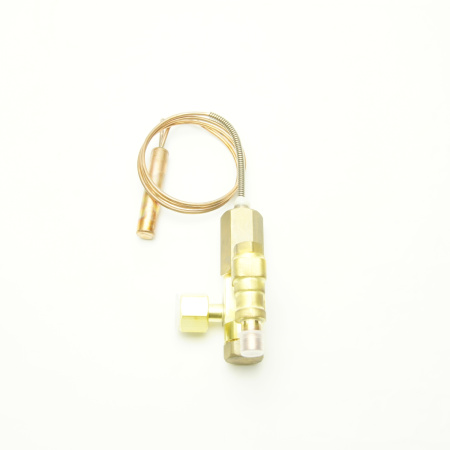

ТРВ PYF010A01 SANHUA 10356000102

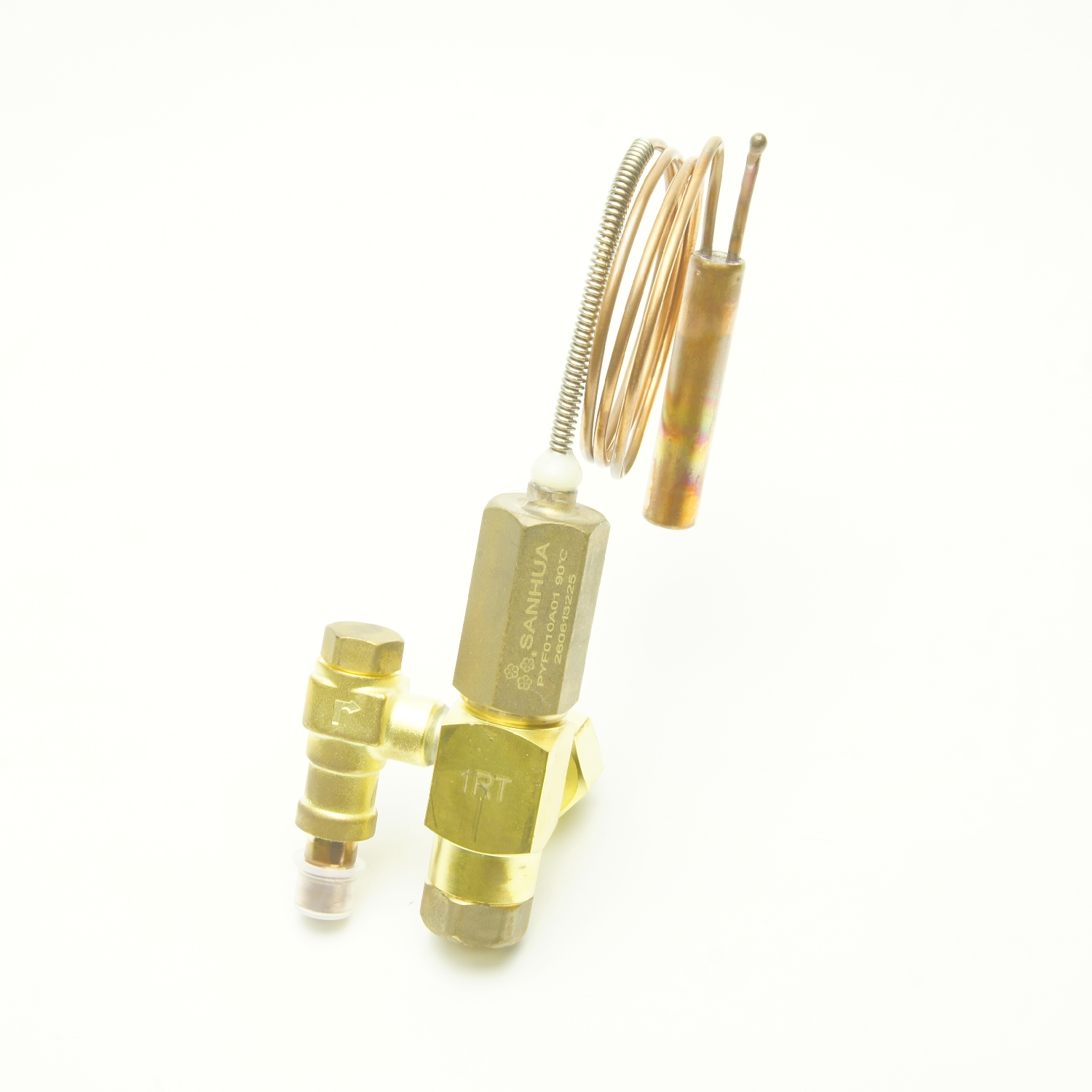

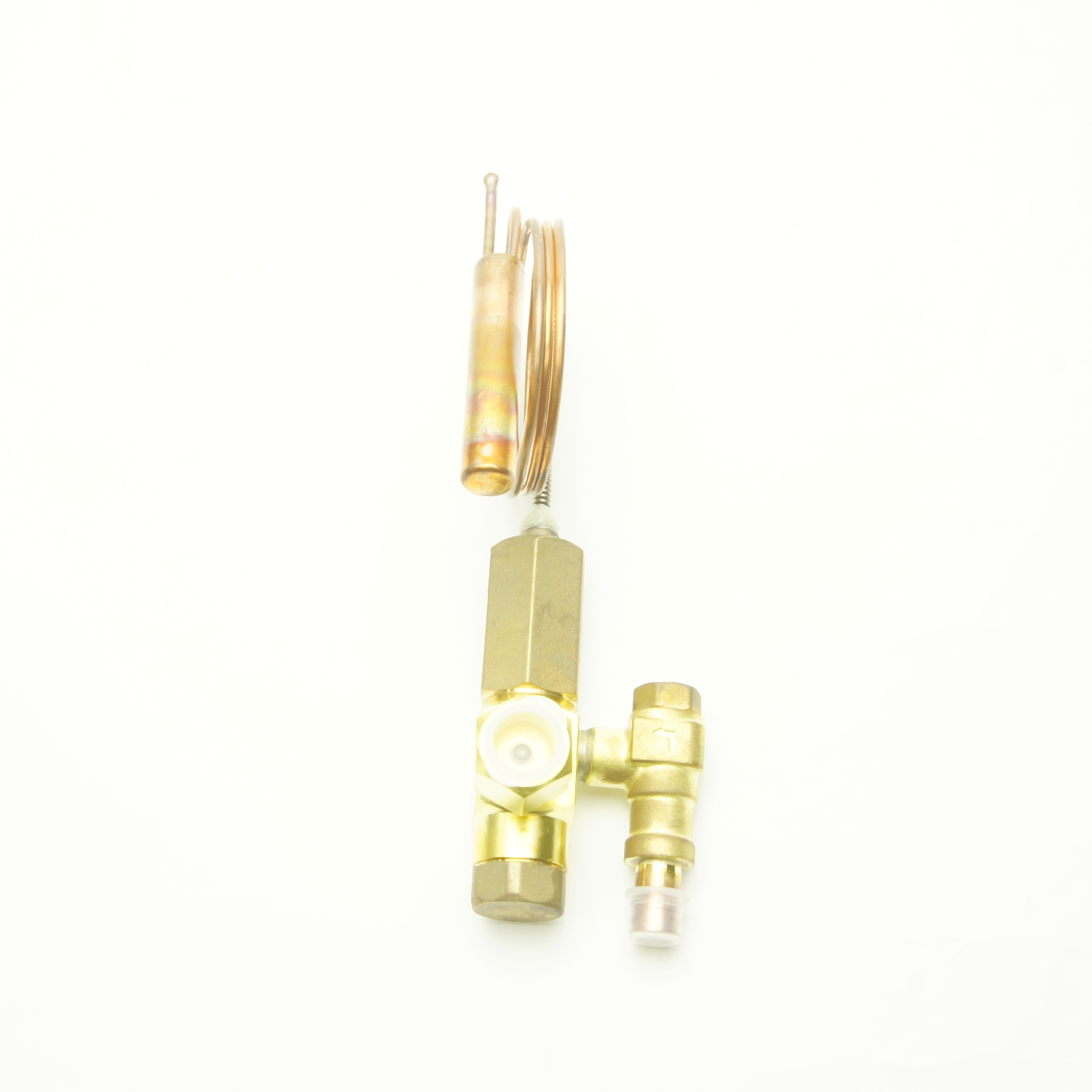

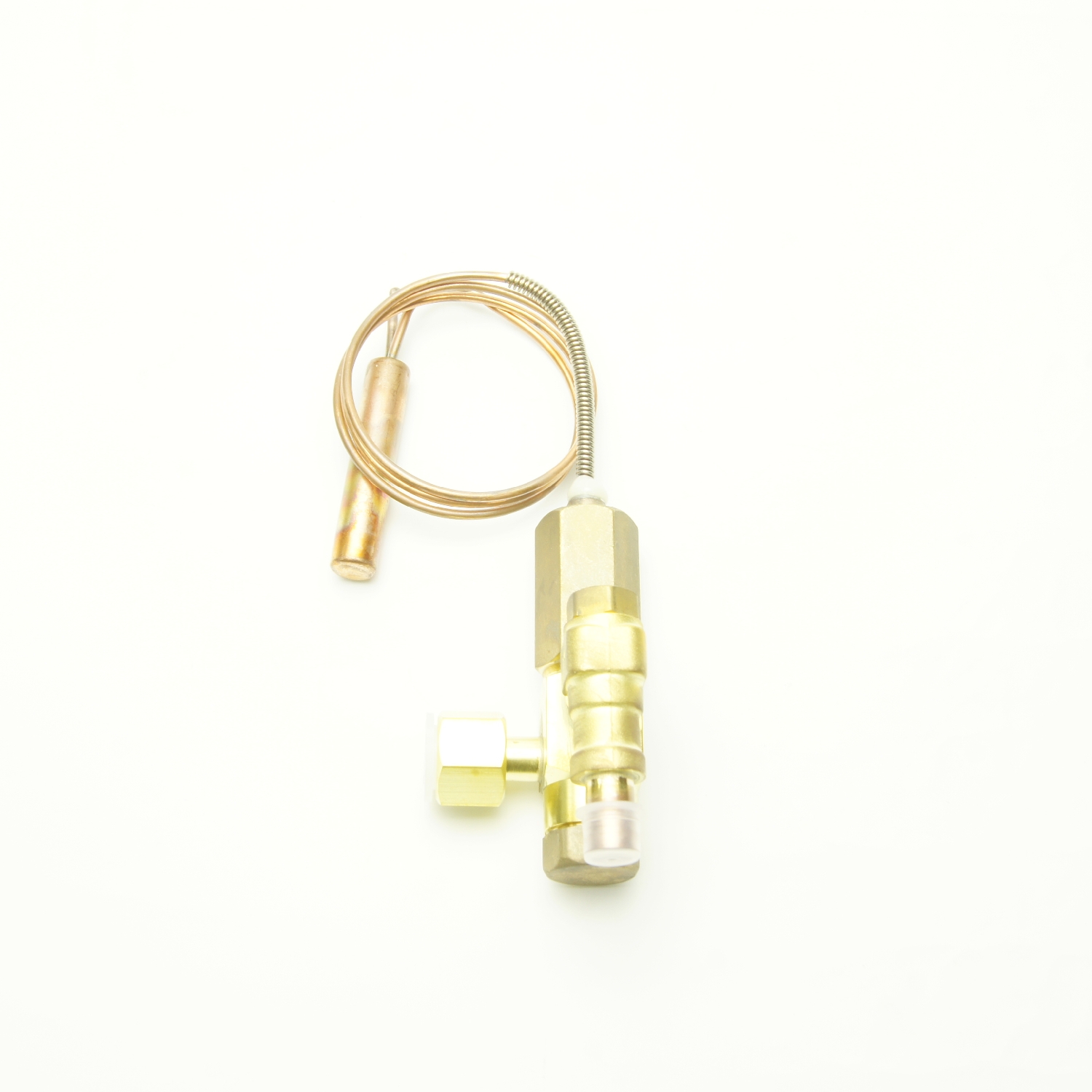

SANHUA PYF010A01 — терморегулирующий клапан впрыска жидкого хладагента для ограничения температуры нагнетания компрессора в средне- и низкотемпературных холодильных системах. Модель имеет угловой корпус, температуру открытия 90 °C и капиллярную трубку длиной 800 мм. Входное соединение — 3/8″ ODF под пайку, выходное — с внутренней резьбой 11/16-16UN-2B.

Преимущества терморегулирующего клапана SANHUA PYF010A01

• Управление впрыском по температуре нагнетания. Термобаллон воспринимает повышение температуры, после чего клапан открывает подачу хладагента для охлаждения компрессора.
• Ограничение перегрева компрессорного масла. По описанию изготовителя, снижение температуры нагнетания направлено на предотвращение карбонизации масла и связанного с ней ухудшения условий работы механических деталей.
• Выносной термобаллон с капилляром 800 мм. Чувствительный элемент можно разместить отдельно от корпуса клапана в предусмотренной системой точке контроля температуры.
• Угловое исполнение с разными типами присоединения. Вход под пайку и резьбовой выход позволяют использовать клапан в соответствующем узле впрыска компрессора.

Информация об изделии

Серия PYF предназначена для средне- и низкотемпературного холодильного оборудования. При превышении заданной температуры нагнетания термобаллон воздействует на клапан. Жидкий хладагент с выхода конденсатора после дросселирования поступает во всасывающую линию либо промежуточную полость компрессора — в зависимости от конструкции системы.

Для PYF010A01 в каталоге указана холодопроизводительность 1 TR. Расчётная точка и хладагент, к которым относится это значение, в разделе не приведены. Температура открытия модели составляет 90 °C.

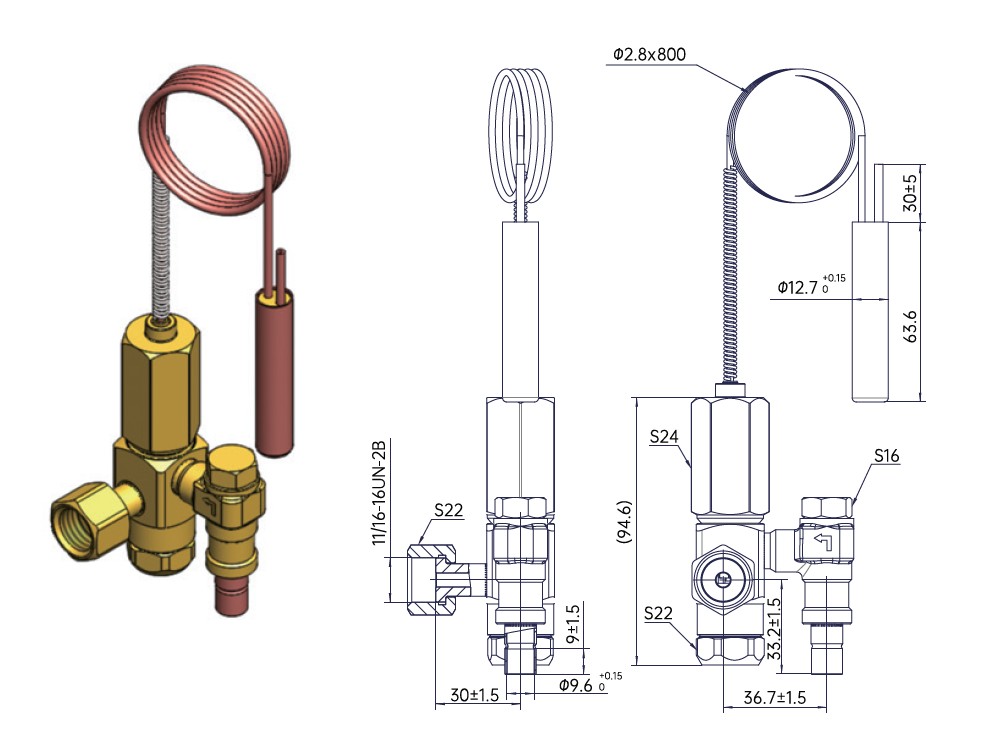

Входной патрубок рассчитан на трубу наружным диаметром 3/8″. Внутренний посадочный диаметр входа по чертежу — 9,6 мм с допуском +0,15/0 мм. Выход имеет внутреннюю резьбу 11/16-16UN-2B. Угловое исполнение отличается от прямоточных моделей серии, имеющих два соединения под пайку.

Максимальное рабочее давление составляет 4,2 МПа, допустимая температура окружающей среды — от −40 до +60 °C. Среди совместимых хладагентов изготовитель прямо называет R22 и R404A, среди типов компрессоров — спиральные и винтовые.

Что нужно знать перед покупкой

Назначение PYF010A01 — управление впрыском для снижения температуры нагнетания компрессора. При подборе необходимо учитывать именно эту функцию, температуру открытия и конструкцию узла впрыска.

Температура открытия 90 °C относится к температурному управлению клапаном и не является температурой кипения хладагента. Максимальное рабочее давление 4,2 МПа также не обозначает допустимый перепад давления на клапане.

Для подключения необходимо соответствие резьбового выхода 11/16-16UN-2B ответному узлу. Размер 3/8″ относится только к входу под пайку.

Паспортное значение 1 TR приведено без условий определения производительности. Для подбора под конкретный компрессор необходимо дополнительно подтвердить рабочий хладагент, условия впрыска и схему установки термобаллона.
