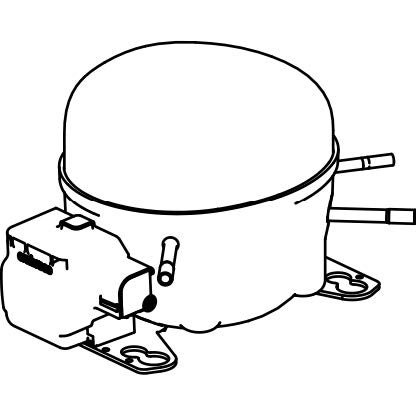

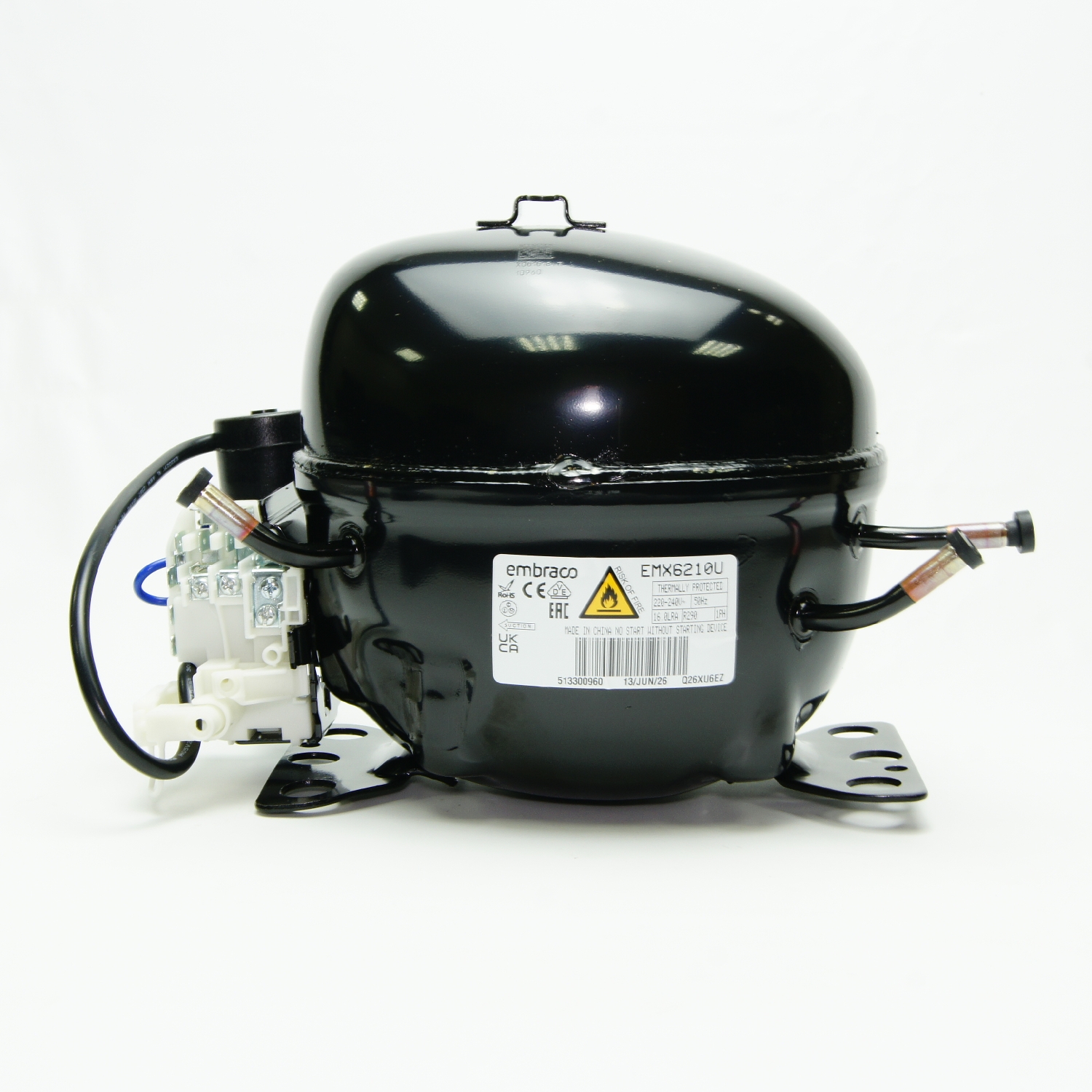

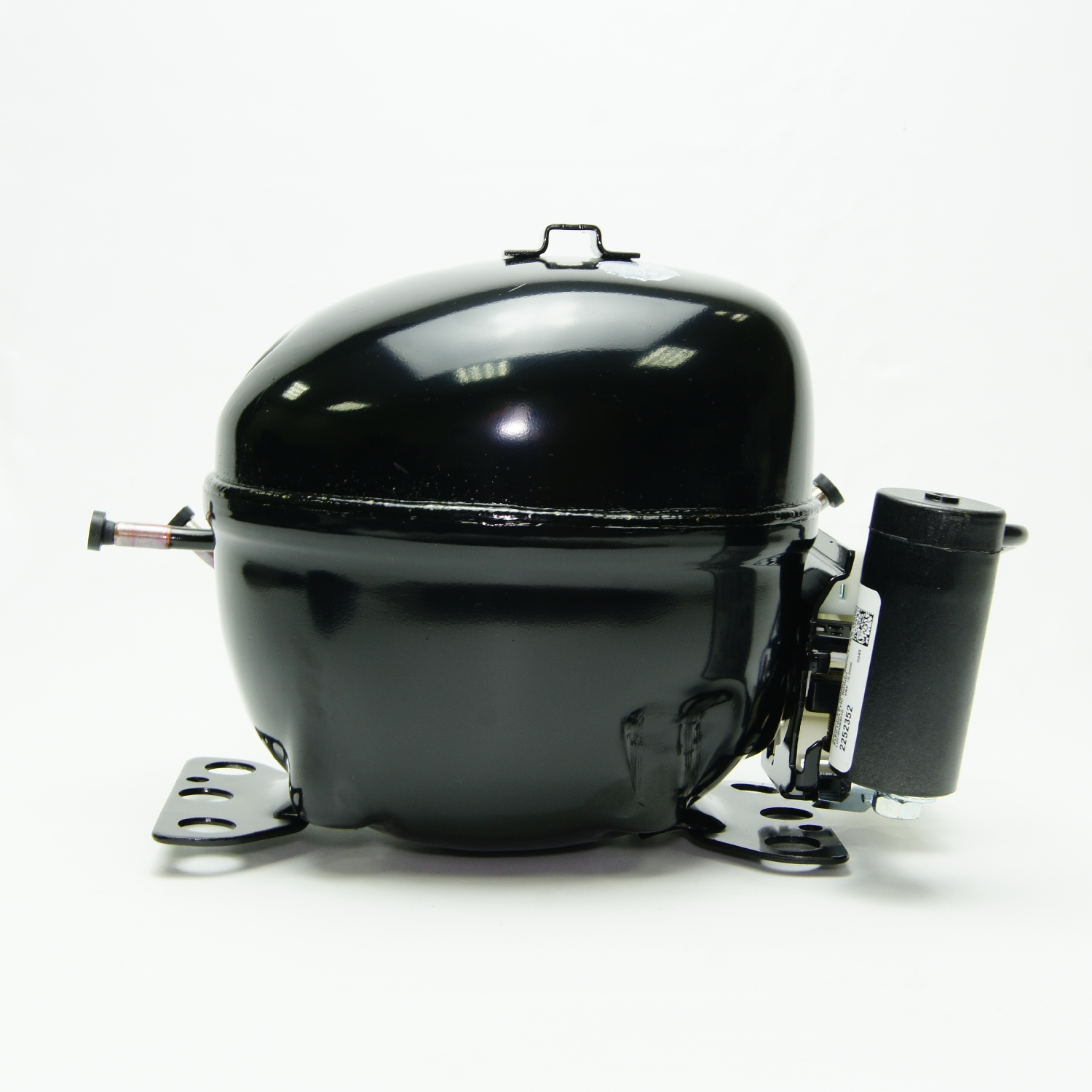

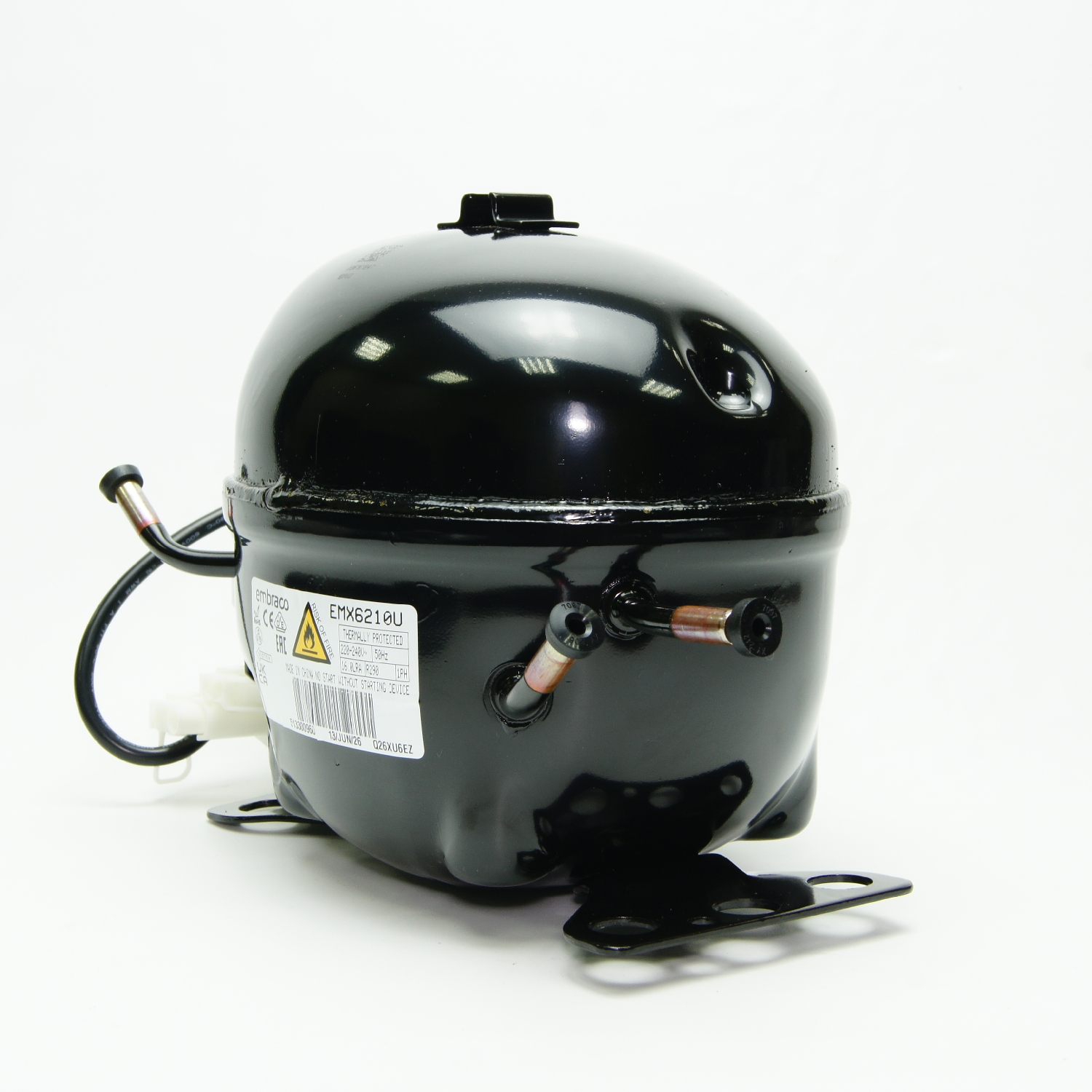

Компрессор поршневой холодильный Embraco EMX6210U, MBP R-290 Qo=778 Вт (721AA80M2AJ)

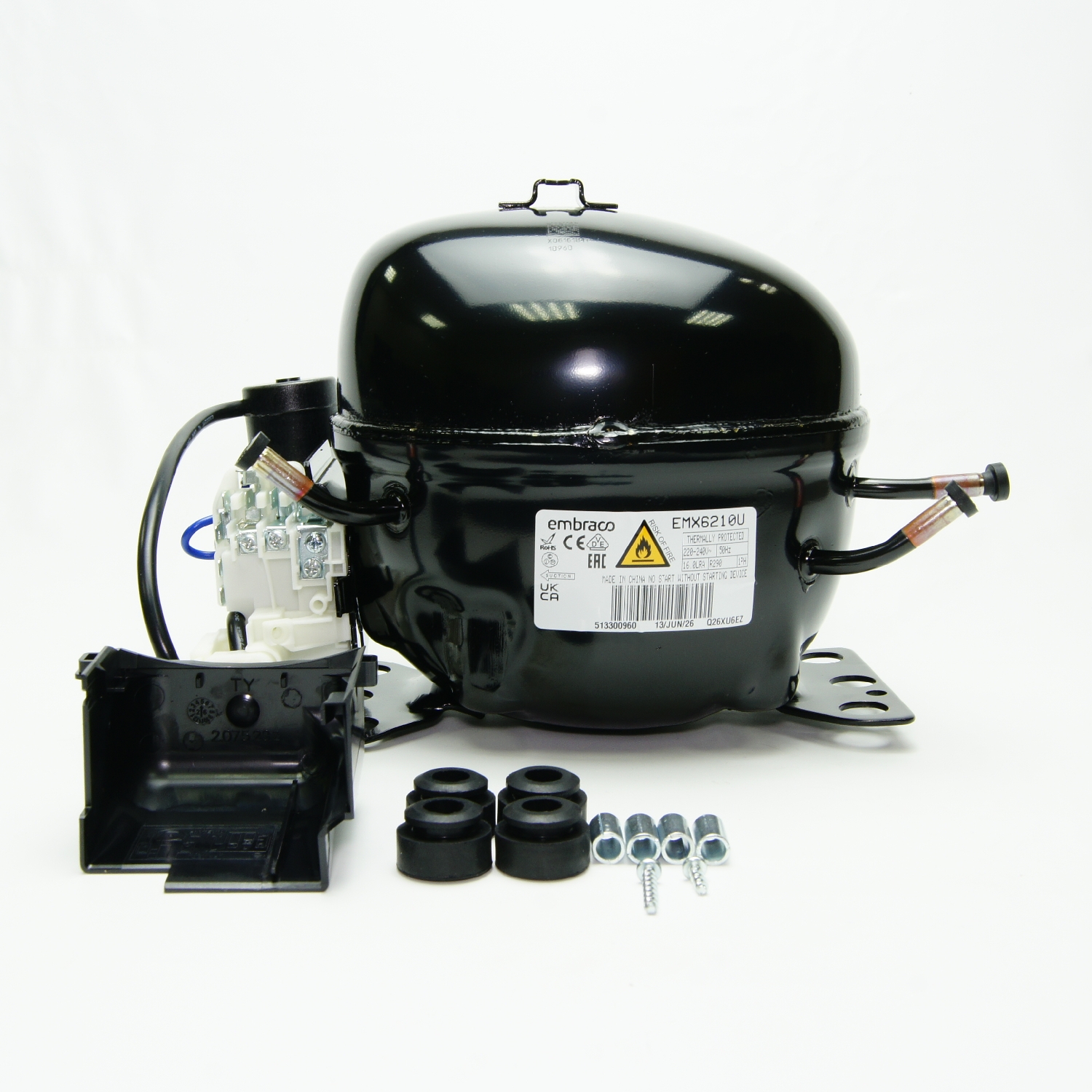

Embraco EMX6210U - герметичный поршневой компрессор с постоянной скоростью вращения для среднетемпературных холодильных систем MBP на хладагенте R290. Модель имеет рабочий объем 9,04 см³, типоразмер 1/3 л. с. и однофазный двигатель CSIR с высоким пусковым моментом HST. Компрессор рассчитан на питание 220-240 В, 50 Гц, работу при температуре испарения от -20 до +10 °C и принудительное охлаждение вентилятором. В стандартных условиях ASHRAE MBP при температуре конденсации +54,4 °C и температуре испарения -6,7 °C холодопроизводительность составляет 773 Вт, а коэффициент эффективности - 2,00 Вт/Вт. В комплект входят антивибрационные демпферы и пускозащитная автоматика.

Преимущества компрессора Embraco EMX6210U

• Среднетемпературное исполнение MBP подходит для коммерческого холодильного оборудования с температурой испарения от -20 до +10 °C.
• Пусковая схема CSIR и высокий пусковой момент HST обеспечивают уверенный запуск электродвигателя при наличии перепада давления в холодильном контуре.
• Совместимость с капиллярной трубкой и расширительным клапаном позволяет применять компрессор в системах с разными способами регулирования подачи хладагента.
• Использование природного хладагента R290 позволяет создавать энергоэффективные холодильные системы с низким потенциалом глобального потепления.
• Управление по принципу ON/OFF упрощает интеграцию компрессора в стандартную схему управления холодильным оборудованием.

Информация об изделии

Модель EMX6210U с инженерным кодом 513304120 представляет собой герметичный поршневой компрессор для среднетемпературного применения MBP. Рабочий диапазон температуры испарения составляет от -20 до +10 °C. Для охлаждения корпуса необходим принудительный обдув вентилятором.

Компрессор рассчитан на питание 220-240 В при частоте 50 Гц. Используется однофазный двигатель CSIR с высоким пусковым моментом HST; мощность типоразмера составляет 1/3 л. с., а ток заторможенного ротора LRA - 16 А. Сопротивление пусковой обмотки при +25 °C равно 14,2 Ом, сопротивление рабочей обмотки - 9,2 Ом.

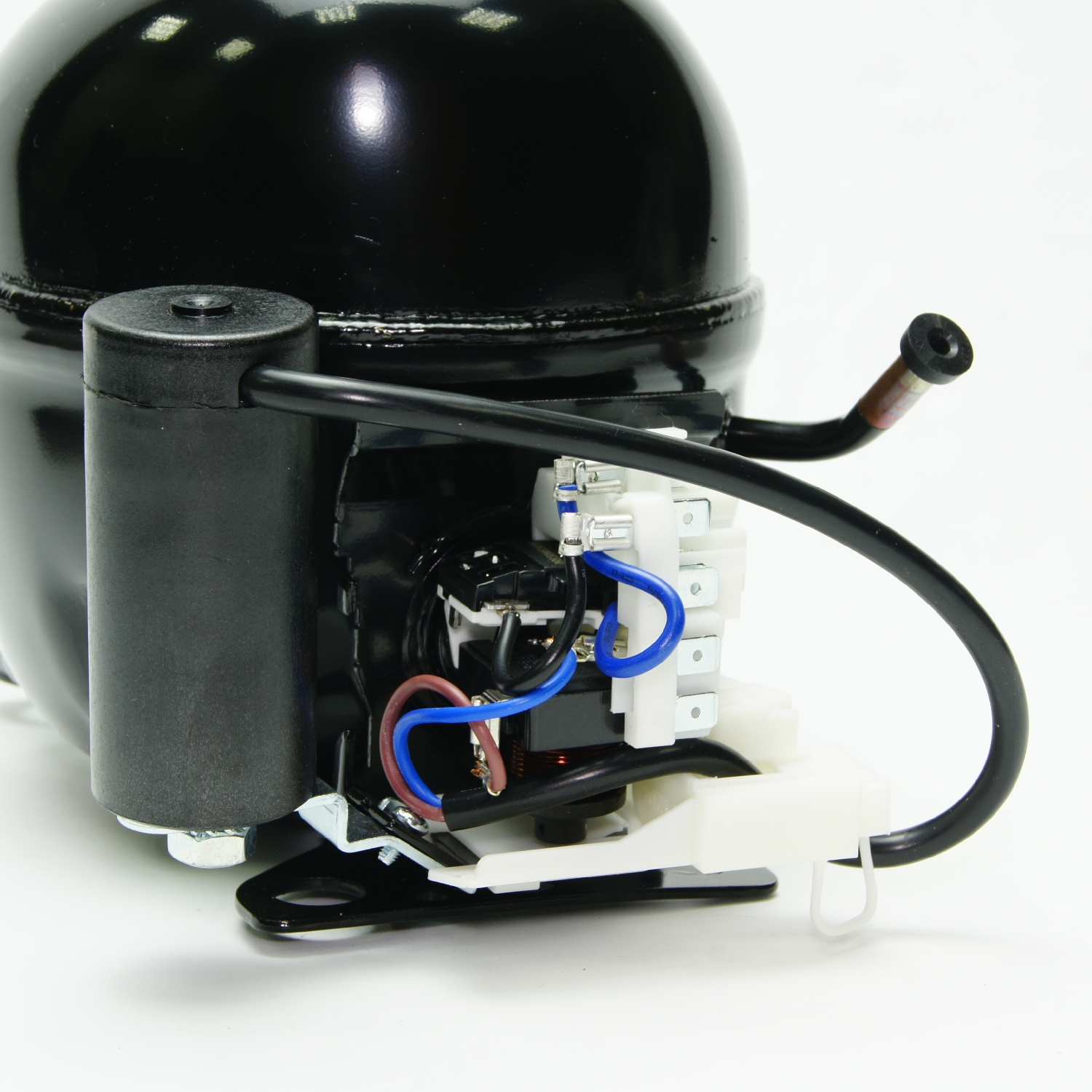

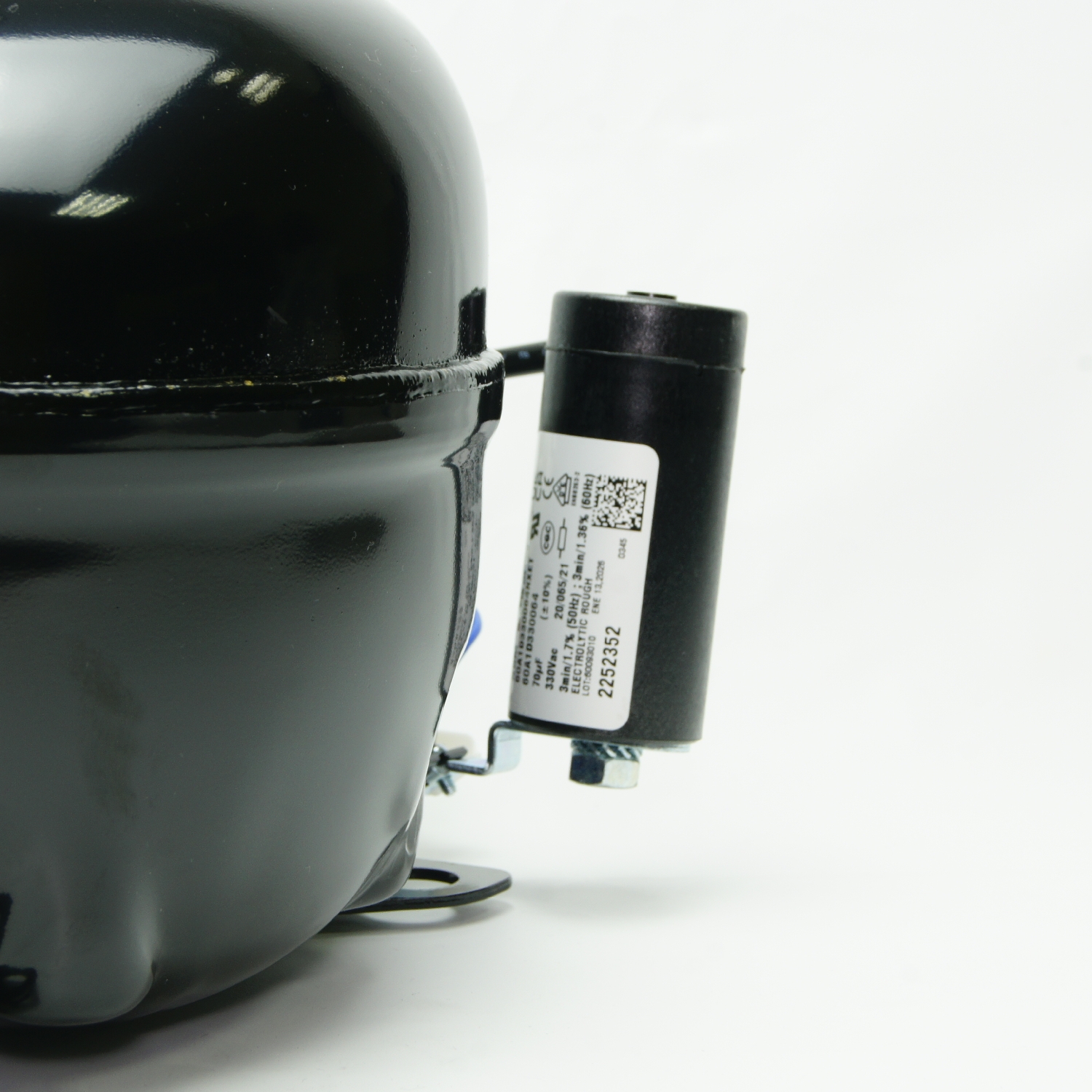

Для пуска предусмотрен конденсатор емкостью 64-77 мкФ на 330 В. В документации указаны пусковые реле QL2-6.2* и QL2-6R2*, а также защита от перегрузки DRB30N61AYF.

Рабочий объем компрессора составляет 9,04 см³, масса - 7,4 кг. Объем масляной заправки равен 150 мл; применяется масло ALQUILB с классом вязкости ISO 22. Максимальная заправка системы хладагентом R290, указанная производителем, составляет 150 г.

Standard Conditions ASHRAE MBP. При температуре конденсации +54,4 °C и температуре испарения -6,7 °C холодопроизводительность составляет 773 Вт. Потребляемая мощность равна 386,1 Вт, коэффициент эффективности - 2,00 Вт/Вт, рабочий ток - 2,23 А, массовый расход хладагента - 8,84 кг/ч. Расчетная точка указана при переохлаждении 8,3 K и температуре возвратного газа +35 °C.

Рабочие характеристики компрессора

Значения рассчитаны по коэффициентам производителя для условий ASHRAE MBP при переохлаждении 8,3 K и температуре возвратного газа +35 °C. В таблицу включены 19 режимов в пределах рабочей области компрессора.

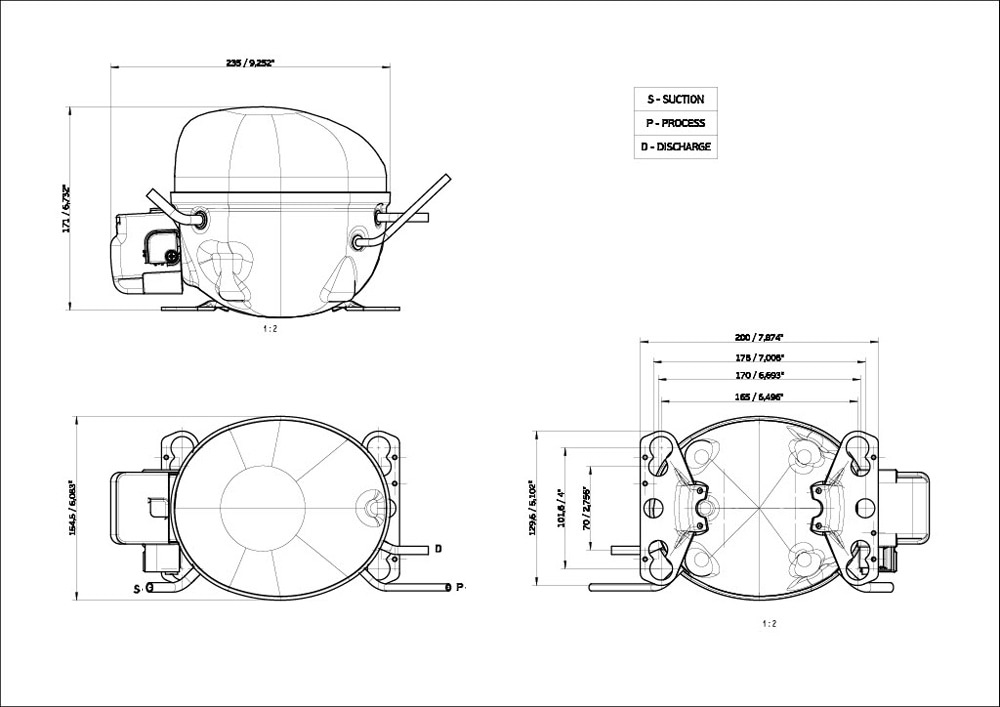

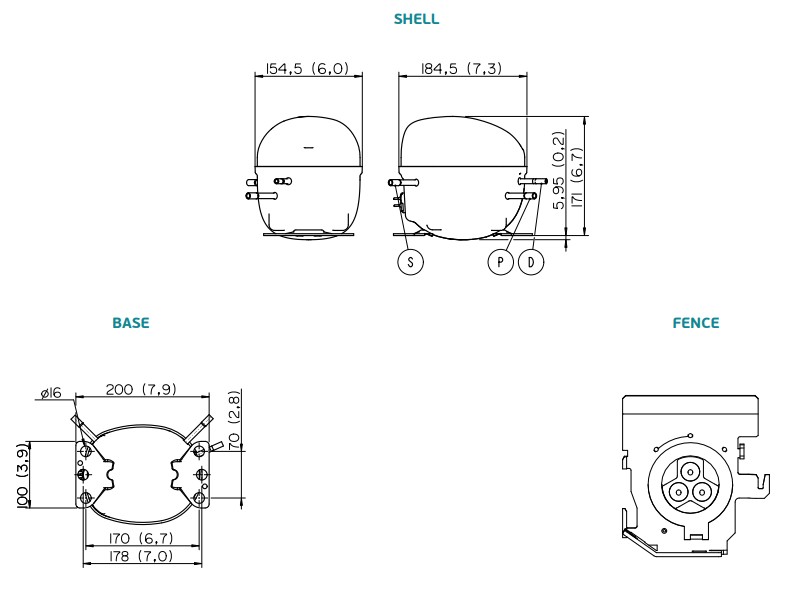

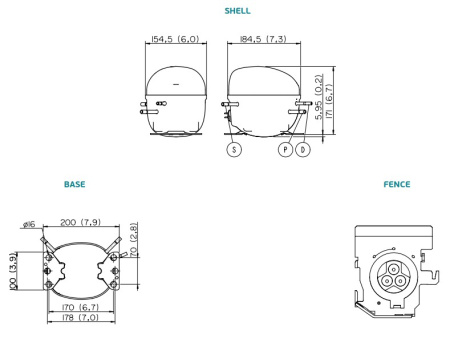

Всасывающий, нагнетательный и технологический патрубки изготовлены из меди и имеют внутренний диаметр 6,1 мм. Габариты корпуса составляют 154,5 x 184,5 x 171 мм, размер опорной плиты - 200 x 100 мм.

Что нужно знать перед покупкой

Холодопроизводительность 773 Вт относится только к стандартной расчетной точке ASHRAE MBP при температуре конденсации +54,4 °C и температуре испарения -6,7 °C. При других температурах производительность и энергопотребление изменяются, поэтому компрессор необходимо подбирать по расчетному режиму холодильной системы, а не только по мощности 1/3 л. с.

R290 относится к пожароопасным хладагентам класса A3. Монтаж, пайку, вакуумирование и заправку должен выполнять специалист, подготовленный для работы с углеводородными хладагентами. Фактическая заправка должна соответствовать проекту оборудования, применимым требованиям безопасности и установленному производителем ограничению.

Перед заменой необходимо сверить инженерный код, напряжение и частоту питания, область применения MBP, пусковую схему, расположение патрубков и монтажные размеры. Для эксплуатации также требуется предусмотренный производителем вентиляторный обдув корпуса.
