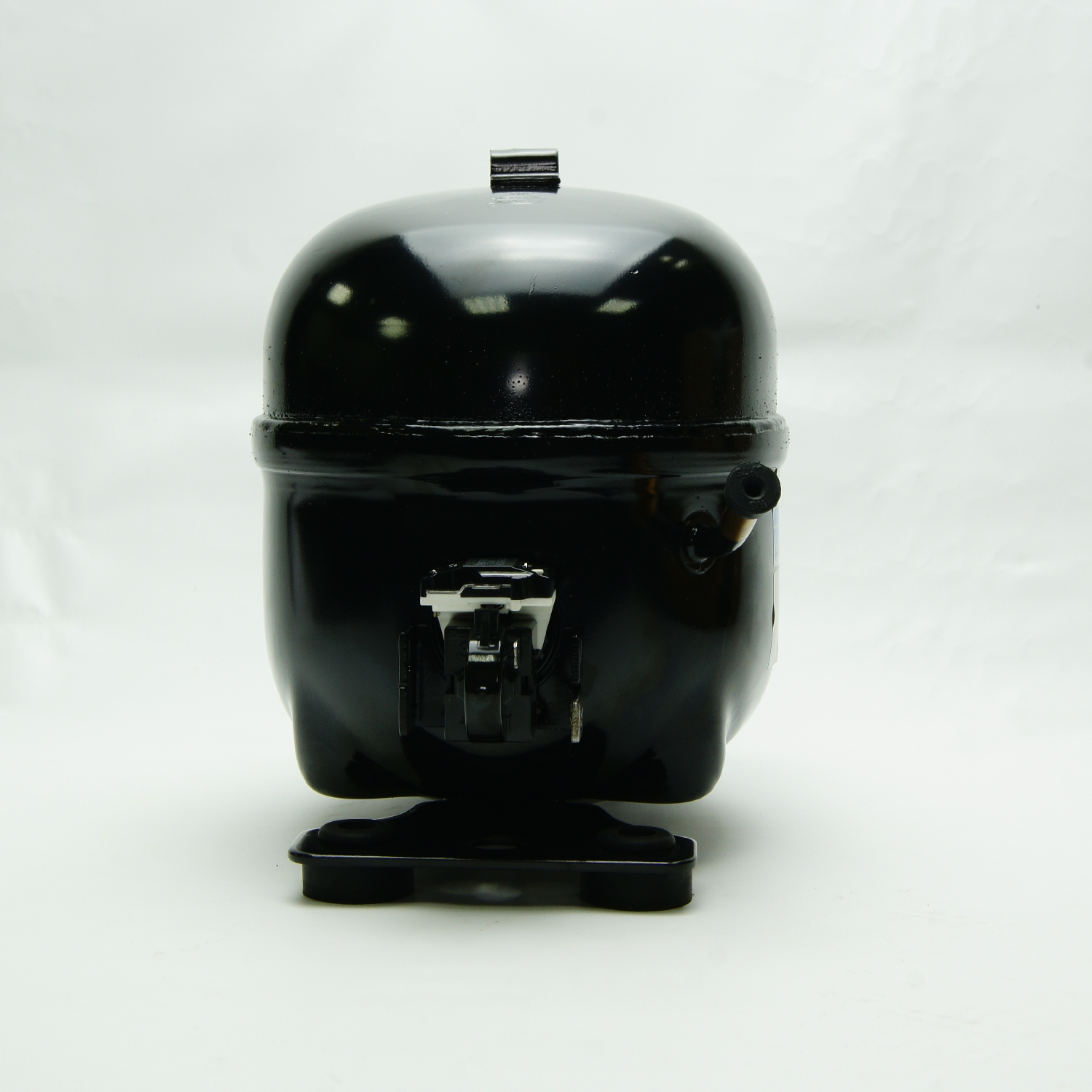

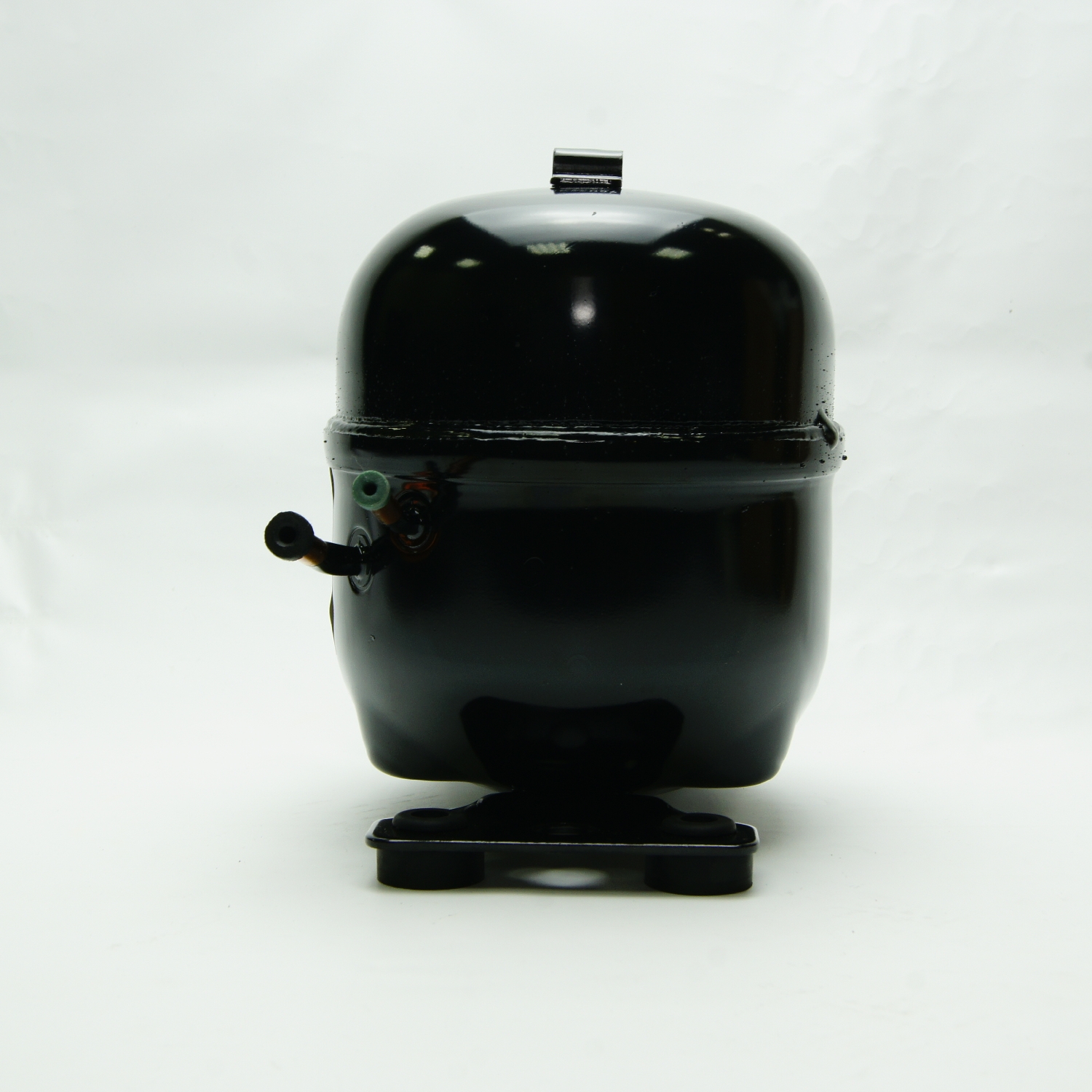

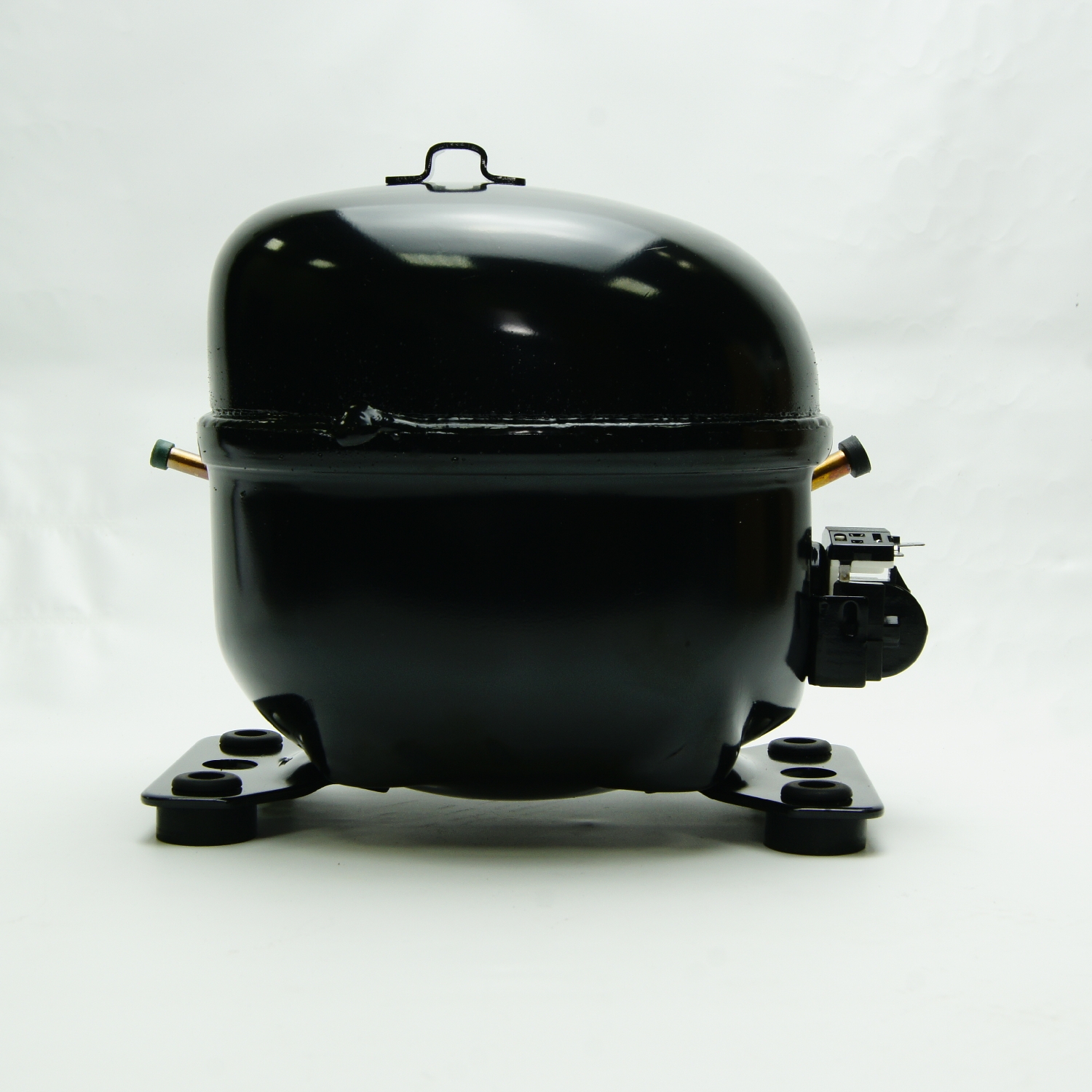

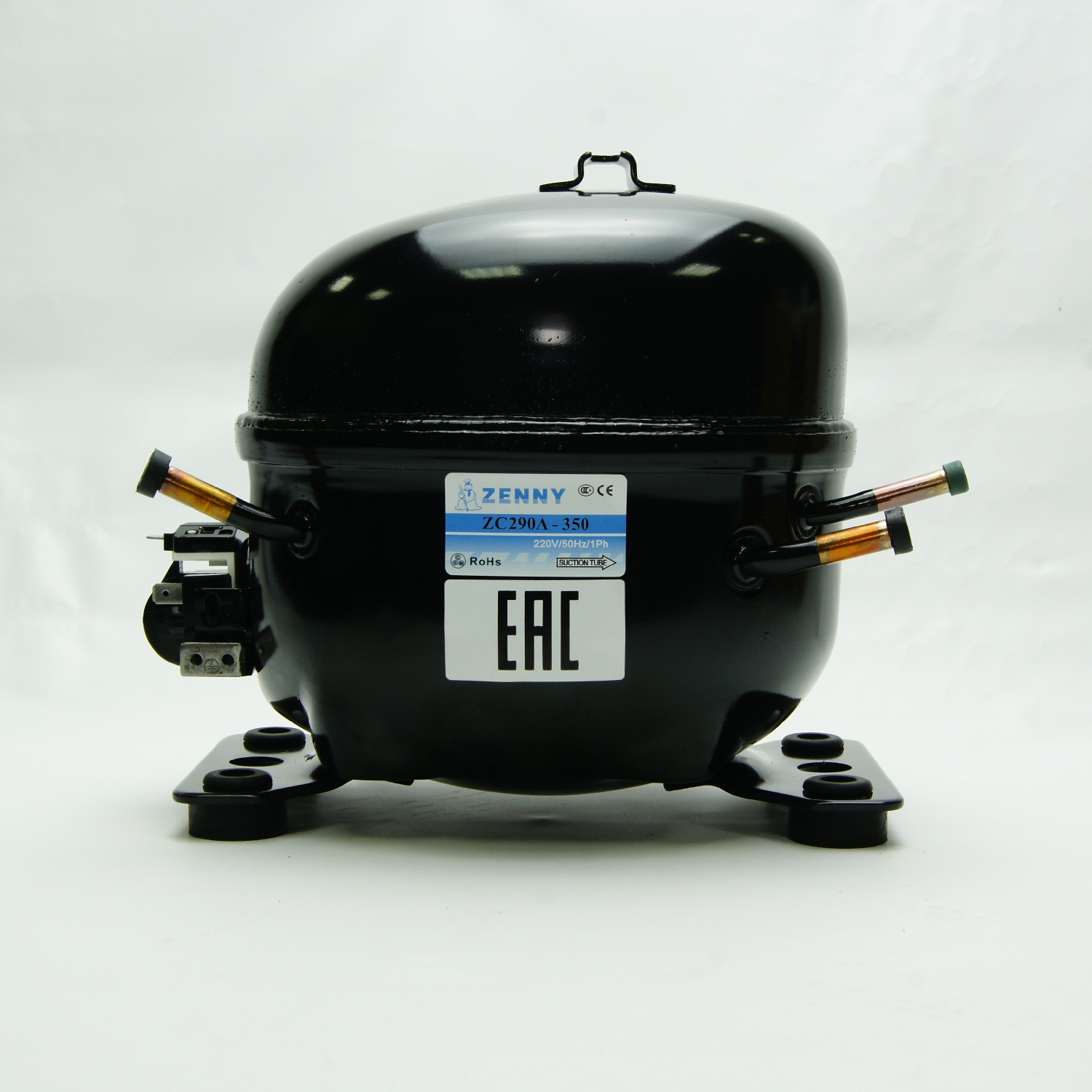

Компрессор ZC290A-350 (комплект) ZENNY

ZENNY ZC290A-350 - герметичный поршневой компрессор для низко- и среднетемпературных холодильных систем LMBP на хладагенте R290. Модель имеет рабочий объем 7,4 см³, типоразмер 1/3 л. с. и рассчитана на питание 220-240 В, 50 Гц. При стандартных условиях ASHRAE LBP холодопроизводительность составляет 350 Вт, потребляемая мощность - 250 Вт, а коэффициент эффективности - 1,4 Вт/Вт. Компрессор предназначен для систем с капиллярной трубкой и требует воздушного охлаждения корпуса. В комплект входят пускозащитная автоматика, монтажные принадлежности и антивибрационные элементы.

Преимущества компрессора ZENNY ZC290A-350

• Рабочий диапазон температуры испарения от -35 до 0 °C позволяет использовать компрессор в низко- и среднетемпературном холодильном оборудовании.
• Воздушное охлаждение обеспечивает отвод тепла от корпуса при условии предусмотренного конструкцией холодильного оборудования обдува.
• Однофазный двигатель RSIR и PTC-стартер образуют пусковую схему без рабочего конденсатора.
• Капиллярное дросселирование подходит для компактных систем с выравниванием давления перед повторным запуском.
• Комплект поставки включает тепловую защиту, пусковое реле, антивибрационные опоры и принадлежности для защиты электрических выводов.

Информация об изделии

Компрессор ZENNY ZC290A-350 предназначен для работы на хладагенте R290 в холодильных системах LMBP. Используется двигатель RSIR с низким пусковым моментом. Рабочий конденсатор не применяется. Схема подключения, приведенная производителем, предусматривает вентиляторное охлаждение.

Standard Conditions ASHRAE LBP. При температуре испарения -23,3 °C и температуре конденсации +54,4 °C номинальная холодопроизводительность составляет 350 Вт. Потребляемая мощность равна 250 Вт, рабочий ток - 1,85 А, коэффициент эффективности - 1,4 Вт/Вт. Температура окружающей среды, всасываемого газа и жидкого хладагента в расчетной точке составляет +32,2 °C.

В компрессор заправлено 200 ± 10 мл полиэфирного масла POE класса 32. Масса компрессора с маслом составляет 8,1 ± 0,5 кг. Уровень шума указан производителем как 50 дБ(А), вибрация - 1,6 м/с².

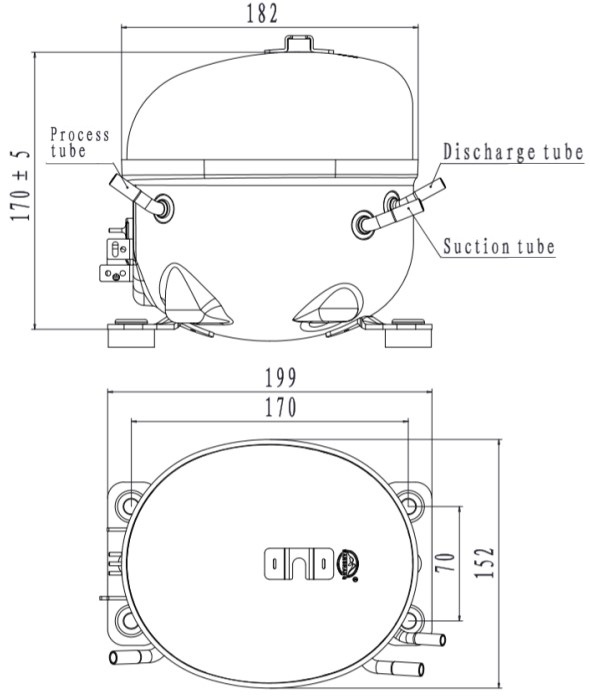

Внутренний диаметр всасывающего и технологического патрубков составляет 6,2 ± 0,1 мм, нагнетательного патрубка - 4,9 ± 0,1 мм. Патрубки изготовлены из меди TP2. Габариты основания по чертежу составляют 199 x 152 мм, высота компрессора - 170 ± 5 мм. Монтажные расстояния между опорами равны 170 x 70 мм.

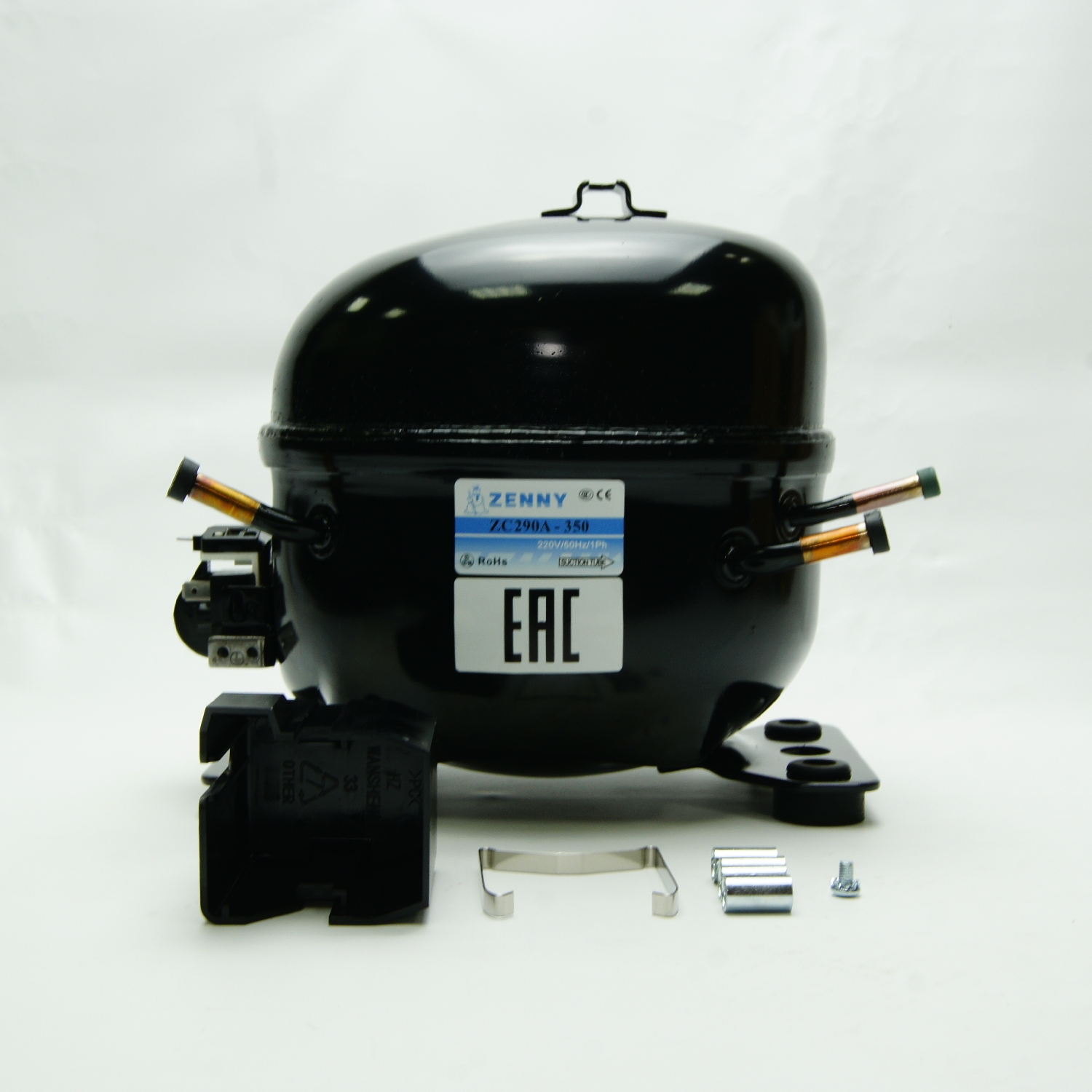

В комплект поставки входят четыре резиновые антивибрационные опоры, четыре распорные втулки, тепловой защитный выключатель, PTC-стартер, защитная крышка электрических выводов, фиксатор крышки и заземляющий винт M4 x 6 с шайбами. Электрические и монтажные принадлежности поставляются отдельно и не устанавливаются на компрессор на заводе.

Что нужно знать перед покупкой

Холодопроизводительность 350 Вт относится только к стандартной расчетной точке ASHRAE LBP. При других температурах испарения и конденсации производительность и электрические показатели изменяются. Полной многорежимной таблицы или коэффициентов пересчета в паспорте нет.

Низкий пусковой момент требует выравнивания давления перед повторным запуском. Между остановкой и последующим включением необходимо выдерживать не менее 5 минут. Запуск в вакууме и использование компрессора для вакуумирования системы запрещены.

R290 относится к пожароопасным хладагентам класса A3. Вакуумный насос, заправочное оборудование, фильтр-осушитель и остальные компоненты должны быть совместимы с R290. Монтаж, вакуумирование и заправку должен выполнять подготовленный специалист.

После удаления транспортировочных заглушек монтаж необходимо завершить в течение 10 минут. Всасывающий и технологический патрубки нельзя менять местами. Перед установкой следует проверить расчетный режим, параметры питания, наличие воздушного охлаждения, диаметры патрубков, монтажные размеры и соответствие пускозащитной автоматики.
